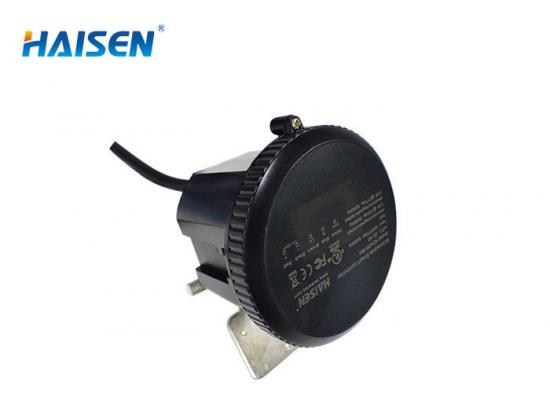

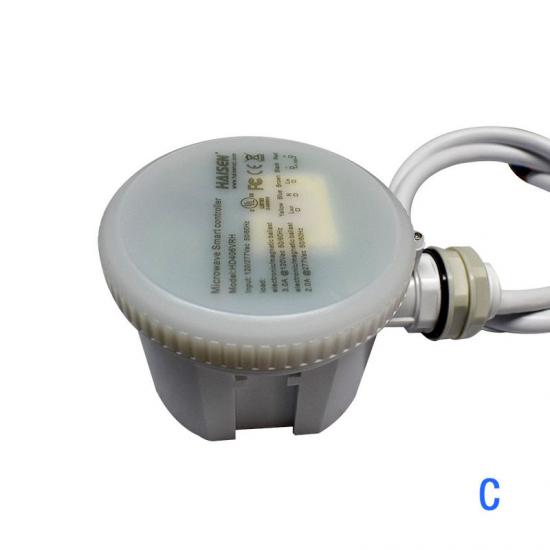

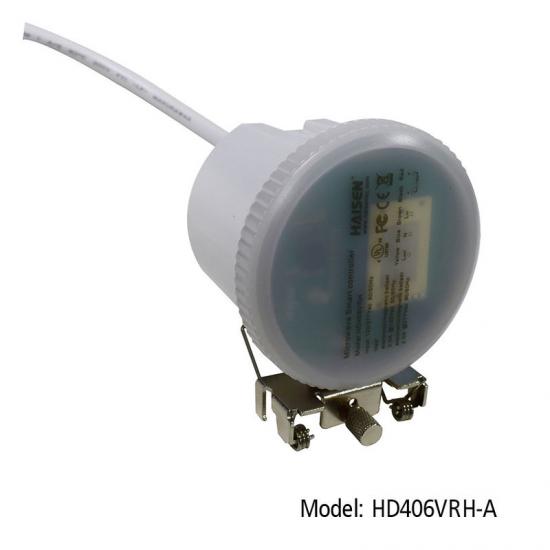

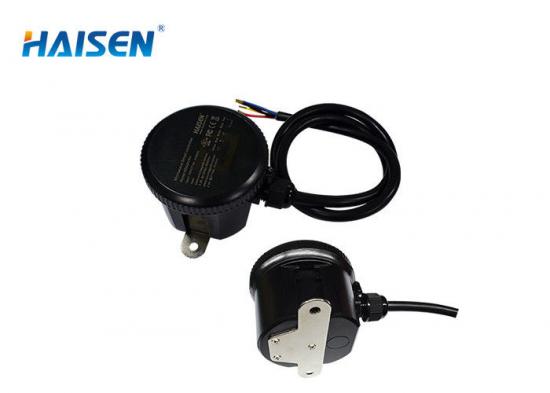

12 διακόπτες DIP με αισθητήρα κίνησης με τηλεχειριστήριο για UFO Highbay

12 διακόπτες DIP με αισθητήρα κίνησης με τηλεχειριστήριο για UFO Highbay

Χαρακτηριστικά:

1. Αισθητήρας κίνησης μικροκυμάτων 5,8 GHz με λειτουργία ρύθμισης φωτεινότητας.

2. Υποστήριξη διαφορετικών εγκαταστάσεων και εφαρμογών, για επιφανειακή τοποθέτηση, παραδοσιακό LED high bay με ανακλαστήρα αλουμινίου, UFO highbay ή γραμμικό/triproof highbay φως.

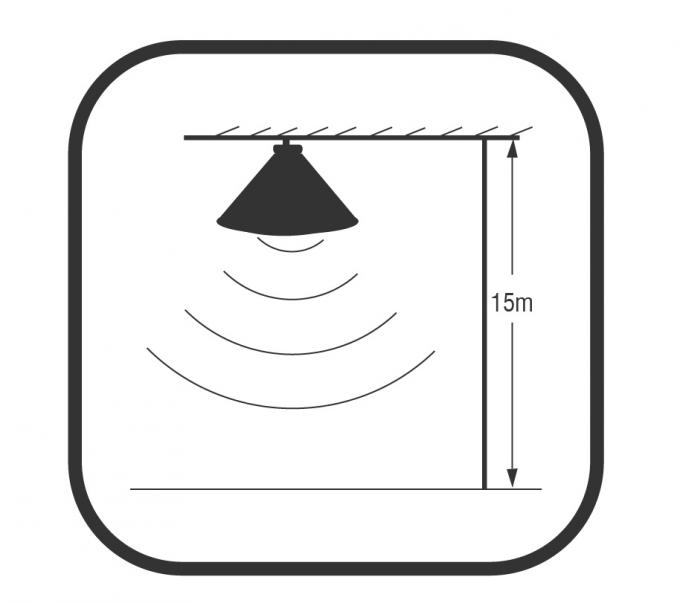

3. Το μέγιστο ύψος εγκατάστασης είναι 15m/49,2ft.

4. Όλες οι παράμετροι μπορούν να ρυθμιστούν με τηλεχειριστήριο.

5. Ευαίσθητο και αξιόπιστο.

Ρύθμιση έντασης 6,1-10v.

7. IP 20 με 5 χρόνια εγγύηση.

Περιγραφή προϊόντος:

Έλεγχος ON/OFF Περιοχή ανίχνευσης Κατώφλι ημέρας Τηλεχειριστήριο

Εγγύηση 5 χρόνια Χρόνος αναμονής 8-15m Highbay Περίοδος αναμονής επίπεδο ρύθμισης έντασης φωτισμού αναμονής

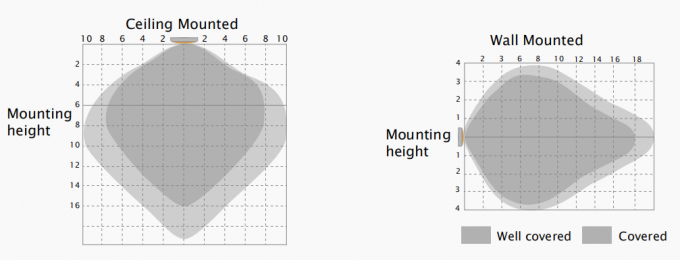

Εύρος ανίχνευσης

Αυτό το σχήμα υποδεικνύει τη μέγιστη απόσταση στο υψηλότερο ύψος τοποθέτησης με ευαισθησία 100%.

Τυπικό ύψος εγκατάστασης 8-15 μέτρα.

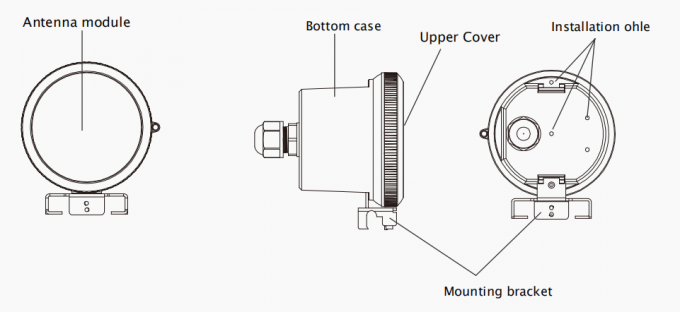

Μηχανική δομή

Με 12 διακόπτες DIP και τηλεχειριστήριο για να ορίσετε όλες τις παραμέτρους

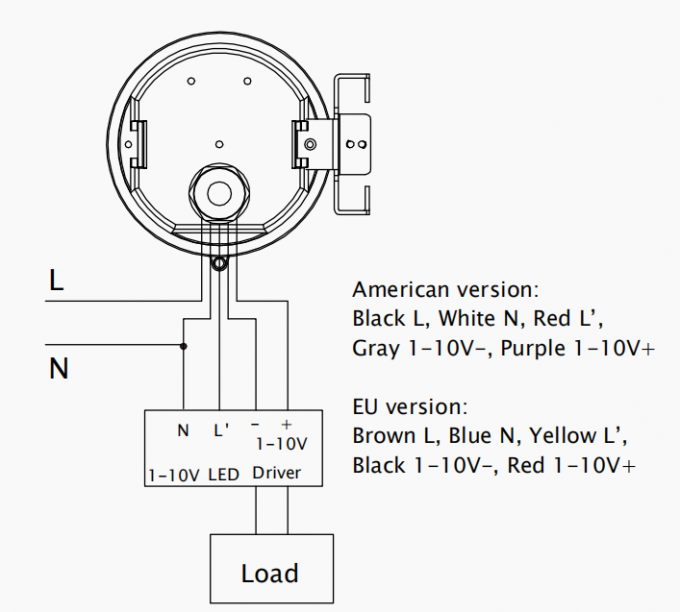

Διάγραμμα καλωδίωσης

Διαστάσεις (mm)

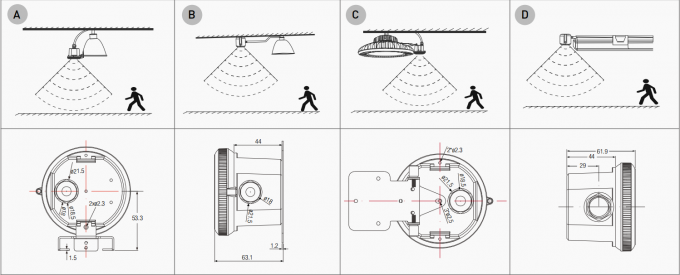

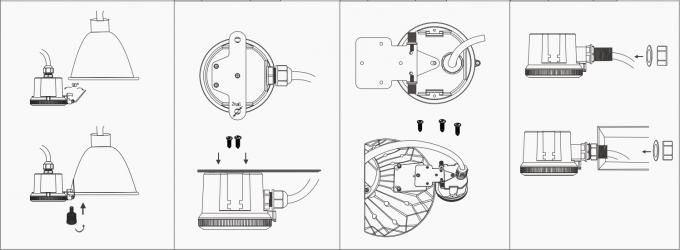

Μέθοδος εγκατάστασης:

Λεπτομέρειες DIP Swith:

Περιοχή ανίχνευσης:

Σε αυτήν την περιοχή, θα ανιχνευθεί κίνηση και θα είναι σε θέση να ενεργοποιήσει τον αισθητήρα. Η περιοχή ανίχνευσης 100% είναι επίσης γνωστή ως ισχυρή ευαισθησία.

Χρόνος αναμονής:

Η περίοδος φωτός που διατηρεί τη φωτεινότητα 100% αφότου τα κινούμενα αντικείμενα εγκαταλείψουν την περιοχή ανίχνευσης.

Όριο φωτός ημέρας:

Ορισμός της φωτεινότητας περιβάλλοντος. Ο αισθητήρας θα λειτουργήσει μόνο όταν η φωτεινότητα περιβάλλοντος είναι χαμηλότερη από την προκαθορισμένη συγκεκριμένη ποσότητα lux. Όταν έχει προκαθοριστεί η ρύθμιση "απενεργοποίηση", ο αισθητήρας λειτουργεί κάθε φορά που ανιχνεύει κίνηση ανεξάρτητα από τη φωτεινότητα περιβάλλοντος.

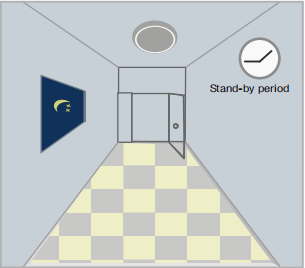

Περίοδος αναμονής:

Η περίοδος κατά την οποία το φως διατηρεί χαμηλή την ισχύ του πριν σβήσει εντελώς. Όταν έχει ρυθμιστεί ως "∞", το φως διατηρεί πάντα χαμηλή ισχύ εάν δεν υπάρχει κίνηση στην περιοχή ανίχνευσης και δεν σβήνει.

Επίπεδο ρύθμισης έντασης σε κατάσταση αναμονής:

Ο ορισμός της χαμηλής εξόδου στην περίοδο αναμονής.

Επίδειξη εφαρμογής

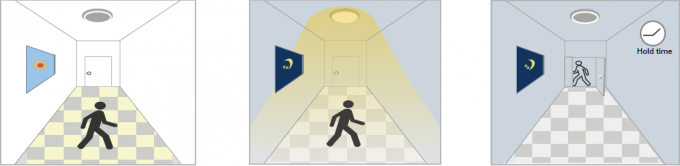

1. Λειτουργία αυτόματης ενεργοποίησης/απενεργοποίησης:

Ανάβει όταν ανιχνεύεται κίνηση και σβήνει αφού φύγουν άτομα τη νύχτα. Εφαρμογές: Διάδρομος, Σκάλα.

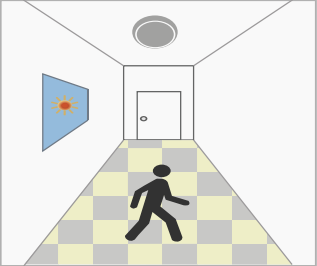

Με επαρκές φως ημέρας, Με ανεπαρκές φως ημέρας, Μετά την τελευταία ανίχνευση και
ακόμα και όταν ανιχνευθεί κίνηση, όταν ανιχνευθεί κίνηση, η λυχνία αναμμένη. ο τρέχων χρόνος αναμονής
το φως παραμένει σβηστό. παρέλθει η ώρα, το φως σβήνει.

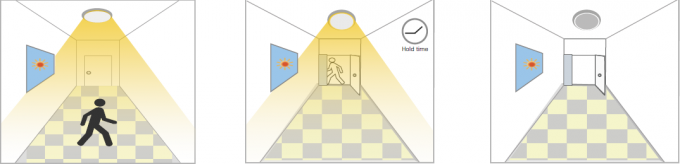

2. Δεν υπάρχει λειτουργία φυσικού φωτός
Το όριο φωτός ημέρας έχει οριστεί σε "Απενεργοποίηση".
Ανάβει όταν ανιχνεύεται κίνηση, μετά την αποχώρηση ατόμων, σβήνει μετά την περίοδο αναμονής.

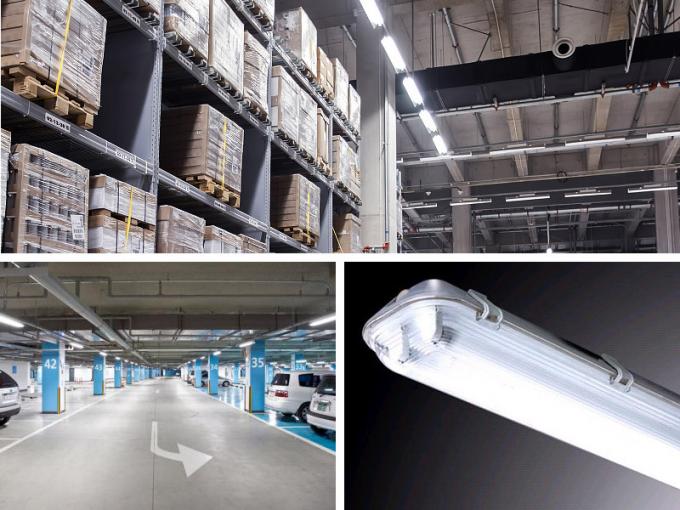

Εφαρμογές: Θολοί χώροι όπως υπόγειο πάρκινγκ, υπόγειες διαβάσεις.

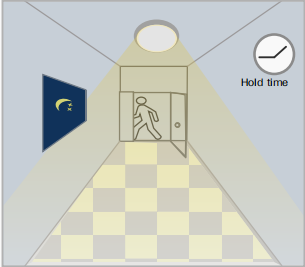

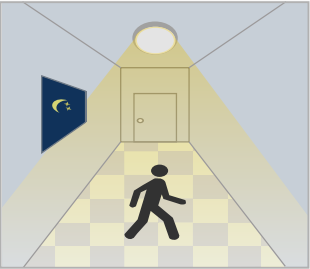

Όταν ανιχνευθεί κίνηση, Αφού οι άνθρωποι εγκαταλείψουν την ανίχνευση Μετά την τελευταία ανίχνευση και
Ο αισθητήρας θα ενεργοποιήσει την περιοχή, το φως παραμένει στο 100% του τρέχοντος χρόνου διατήρησης
φως σε 100% φωτεινότητα. φωτεινότητα εντός του χρόνου αναμονής. μετά την πάροδο του χρόνου, το φως απενεργοποιείται.

3. Επίδειξη λειτουργίας - Ρυθμιζόμενος έλεγχος/λειτουργία διαδρόμου:

Εφαρμογή:

Σημειώσεις χρήστη:

1. Ο φούρνος μικροκυμάτων μπορεί να διαπεράσει τοίχους ή γυαλί με πάχος μικρότερο από 20 cm και να εξασθενίσει εάν είναι παχύτερο από 20 cm.
2. Η τάση του οδηγού θα πρέπει να είναι σταθερή και να κυμαίνεται εντός 10%.
3. Η περιοχή ανίχνευσης θα επηρεαστεί από την ταχύτητα κίνησης, το ύψος τοποθέτησης και τον όγκο κίνησης.
4. Διεξάγετε τη δοκιμή σε ηλιόλουστες ημέρες χωρίς το αμπαζούρ, κάτι που θα επηρεάσει την τιμή lux που θα δοκιμαστεί.

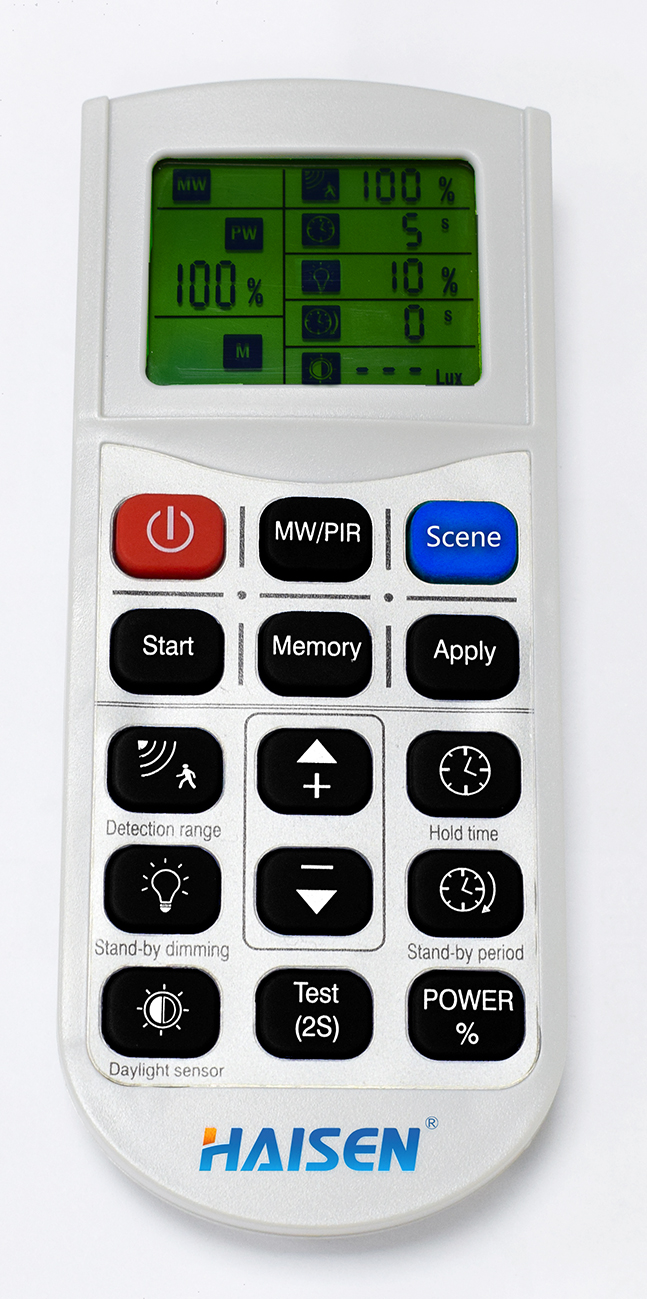

Λειτουργία μνήμης και εφαρμογής

1. Πατήστε το κουμπί "ON/OFF" για να ενεργοποιήσετε ή να απενεργοποιήσετε το φως.

2. Για να επαναφέρετε τις παραμέτρους, ακολουθήστε τα παρακάτω βήματα:

Βήμα 1 - Πατήστε ON για να ανάψετε το φως, εάν ήταν σβηστό στην αρχή.

Βήμα 2 - Πατήστε "Έναρξη" στον αισθητήρα ρύθμισης.

Βήμα 3 - Πατήστε το κουμπί Εύρος ανίχνευσης, Χρόνος αναμονής, Επίπεδο ρύθμισης φωτεινότητας σε κατάσταση αναμονής,

Η περίοδος αναμονής και το όριο φωτός ημέρας το ένα μετά το άλλο διαδοχικά (Πατήστε "+/-" για ορισμός παραμέτρων).

Βήμα 5 – Πατήστε «Μνήμη» για να απομνημονεύσετε τις ρυθμίσεις.

Σημείωση: Το διάστημα ρύθμισης κάθε παραμέτρου θα πρέπει να ελέγχεται εντός 30 δευτερολέπτων.

Λειτουργία απομονωμένης ρύθμισης

1. Πατήστε το κουμπί "ON/OFF" για να ενεργοποιήσετε ή να απενεργοποιήσετε το φως. Πατήστε το κουμπί "Scene" και το τηλεχειριστήριο θα ενεργοποιήστε τις ρυθμίσεις που αποθηκεύτηκαν τελευταία ή διατηρήστε τις στις εργοστασιακά προεπιλεγμένες ρυθμίσεις.

2. Για να επαναφέρετε τις παραμέτρους, ακολουθήστε τα παρακάτω βήματα:

Βήμα 1 - Πατήστε ON για να ανάψετε το φως, εάν ήταν σβηστό στην αρχή.

Βήμα 2 - Πατήστε οποιοδήποτε κουμπί από τις επιλογές "Σκηνή", "Δοκιμή" και "Εφαρμογή" για να ξεκινήσει η ανίχνευση του αισθητήρα. τρόπος.

Βήμα 3 - Πατήστε το κουμπί Εύρος ανίχνευσης, Χρόνος αναμονής, Επίπεδο ρύθμισης φωτεινότητας σε κατάσταση αναμονής, Η περίοδος αναμονής και το όριο φωτός ημέρας το ένα μετά το άλλο σε σειρά.

3. Για να προγραμματίσετε άλλα φώτα στη συστοιχία που έχουν παρόμοιους αισθητήρες με τους ίδιους πρόγραμμα.

Βήμα 1 - Πατήστε "ON" στον δεύτερο αισθητήρα

Βήμα 2 - Πατήστε "Εφαρμογή"

Σημειώσεις:

1. Οι ρυθμίσεις θα αποθηκευτούν αυτόματα και θα παραμείνουν μέχρι να πατήσετε ξανά το κουμπί επαναφοράς.

2. Το φως θα τρεμοπαίζει κατά τη ρύθμιση κάθε παραμέτρου.

3. Το εικονίδιο θα αναβοσβήνει κατά τη ρύθμιση της αντίστοιχης παραμέτρου.
