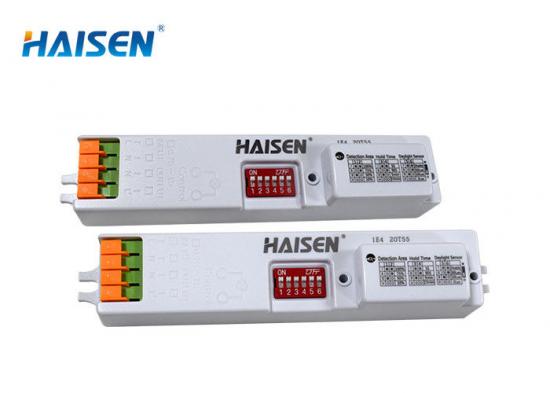

Αισθητήρας κίνησης μικροκυμάτων κεραίας ράβδου με διακόπτη dip και επένδυση λειτουργίας on/off, συμπαγές μέγεθος

Διακόπτης μικροδιέγερσης στην μπροστινή ράβδο, λειτουργία ενεργοποίησης/απενεργοποίησης κεραίας, αισθητήρας κίνησης μικροκυμάτων

Χαρακτηριστικά:

1. Αυτόματος έλεγχος ON/OFF όταν ανιχνεύεται κίνηση.

2. Λειτουργία φωτός ημέρας για να διατηρείτε το φως σβηστό με επαρκή φωτεινότητα, ακόμη και να ανιχνεύετε κίνηση.

3. Προαιρετικό εύρος ανίχνευσης, χρόνος αναμονής και όριο φωτός ημέρας.

4. Ρύθμιση διακόπτη DIP στο μπροστινό μέρος.

5. Συμπαγές μέγεθος επένδυσης κατάλληλο για φως Tri-Proof.

6. Συνδέστε και βγάλτε το βρόχο με βρόχο για εύκολη εγκατάσταση.

7. IP 20 με 5 χρόνια εγγύηση.

8. Πιστοποιητικό RoHS/SAA/CE.

Περιγραφή προϊόντος

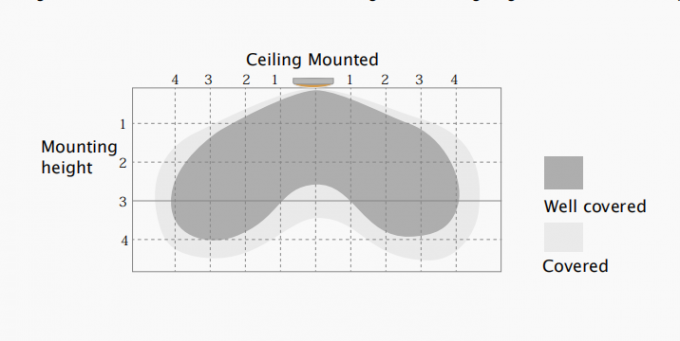

Εύρος ανίχνευσης

Αυτό το σχήμα υποδεικνύει τη μέγιστη απόσταση στο υψηλότερο ύψος τοποθέτησης με ευαισθησία 100%.

Τυπικό ύψος εγκατάστασης 2,5-4 μέτρα.

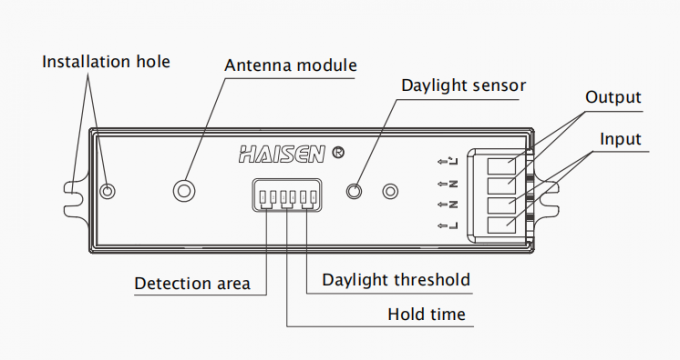

Μηχανική δομή

Με έξι πόλους διακόπτη DIP για τη ρύθμιση όλων των παραμέτρων.

Με τέσσερις πόλους για εύκολη σύνδεση με οδηγό LED και τροφοδοτικό.

Τετραπολικός ακροδέκτης σφιγκτήρα με δυνατότητα σύνδεσης (L,N,N,L') για Καλώδιο 1,5 mm².

Με δύο οπές εγκατάστασης, εύκολα στερεωμένες στο φωτιστικό για τον τελικό χρήστη.

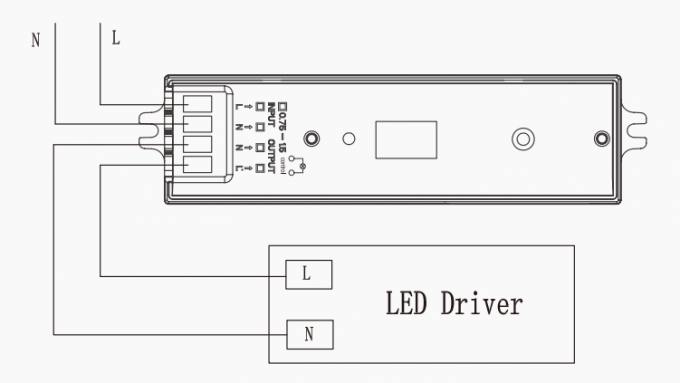

Διάγραμμα καλωδίωσης

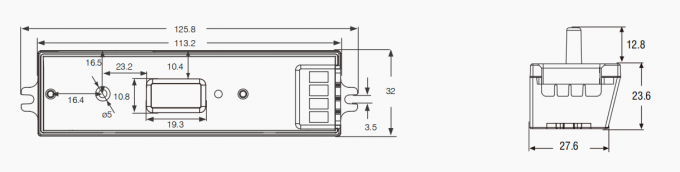

Διαστάσεις (mm)

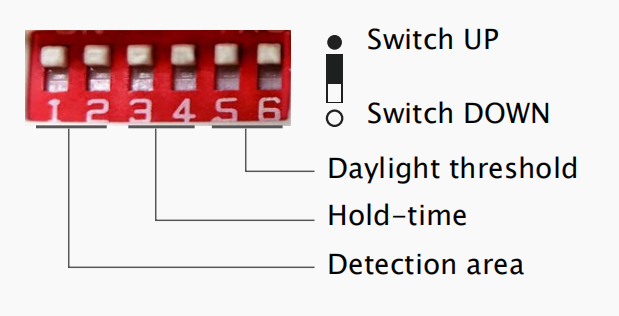

Ρύθμιση διακόπτη DIP

Περιοχή ανίχνευσης:

Σε αυτήν την περιοχή, θα ανιχνευθεί κίνηση και θα είναι σε θέση να ενεργοποιήσει τον αισθητήρα. Η περιοχή ανίχνευσης 100% είναι γνωστή ως ισχυρή ευαισθησία.

Χρόνος αναμονής:

Η περίοδος φωτός που διατηρεί τη φωτεινότητα 100% αφότου τα κινούμενα αντικείμενα εγκαταλείψουν την περιοχή ανίχνευσης.

Όριο φωτός ημέρας:

Ορισμός της φωτεινότητας περιβάλλοντος. Ο αισθητήρας θα λειτουργήσει μόνο όταν η φωτεινότητα περιβάλλοντος είναι χαμηλότερη από την προκαθορισμένη συγκεκριμένη τιμή lux. Όταν έχει προκαθοριστεί η ρύθμιση "απενεργοποίηση", ο αισθητήρας λειτουργεί κάθε φορά που ανιχνεύει κίνηση, ανεξάρτητα από τη φωτεινότητα περιβάλλοντος.

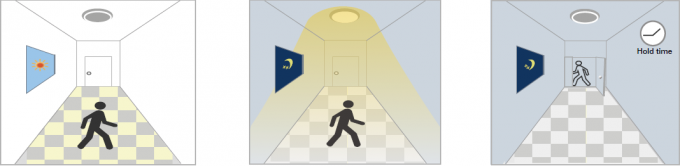

Επίδειξη εφαρμογής

1. Λειτουργία αυτόματης ενεργοποίησης/απενεργοποίησης:

Ανάβει όταν ανιχνεύεται κίνηση και σβήνει αφού φύγουν άτομα τη νύχτα. Εφαρμογές: Διάδρομος, Σκάλα.
Το όριο της ημέρας έχει οριστεί σε "2lux, 10lux, 50lux"

Με επαρκές φως ημέρας, Με ανεπαρκές φως ημέρας, Μετά την τελευταία ανίχνευση και
ακόμα και όταν ανιχνευθεί κίνηση, όταν ανιχνευθεί κίνηση, η λυχνία αναμμένη. ο τρέχων χρόνος αναμονής
το φως παραμένει σβηστό. παρέλθει η ώρα, το φως σβήνει.

2. Δεν υπάρχει λειτουργία φυσικού φωτός
Το όριο φωτός ημέρας έχει οριστεί σε "Απενεργοποίηση".
Ανάβει όταν ανιχνεύεται κίνηση, μετά την αποχώρηση ατόμων, σβήνει μετά από χρόνο αναμονής.
Εφαρμογές: Θολοί χώροι όπως υπόγειο πάρκινγκ, υπόγειες διαβάσεις.

Όταν ανιχνευθεί κίνηση, Αφού οι άνθρωποι εγκαταλείψουν την ανίχνευση Μετά την τελευταία ανίχνευση και
Ο αισθητήρας θα ενεργοποιήσει την περιοχή, το φως παραμένει στο 100% του τρέχοντος χρόνου διατήρησης
φως σε 100% φωτεινότητα. φωτεινότητα εντός του χρόνου αναμονής. μετά την πάροδο του χρόνου, το φως απενεργοποιείται.

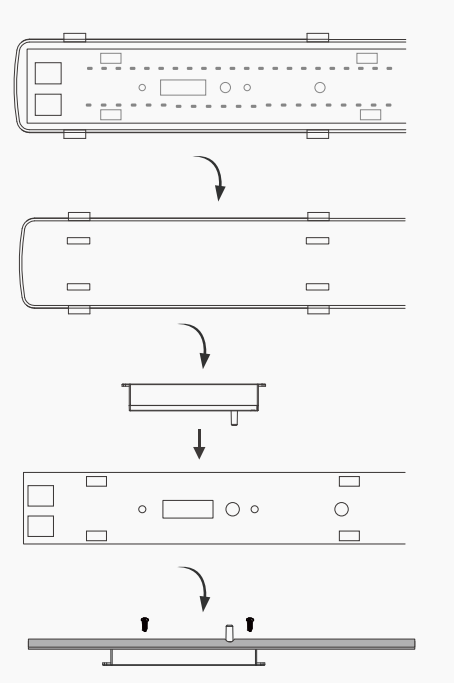

Μέθοδος εγκατάστασης:

Σημειώσεις χρήστη:

1. Ο φούρνος μικροκυμάτων μπορεί να διαπεράσει τοίχους ή γυαλί με πάχος μικρότερο από 20 cm και να εξασθενίσει εάν είναι παχύτερο από 20 cm.
2. Η τάση του οδηγού θα πρέπει να είναι σταθερή και να κυμαίνεται εντός 10%.
3. Η περιοχή ανίχνευσης θα επηρεαστεί από την ταχύτητα κίνησης, το ύψος τοποθέτησης και τον όγκο κίνησης.
4. Διεξάγετε τη δοκιμή σε ηλιόλουστες ημέρες χωρίς το αμπαζούρ, κάτι που θα επηρεάσει την τιμή lux που θα δοκιμαστεί.

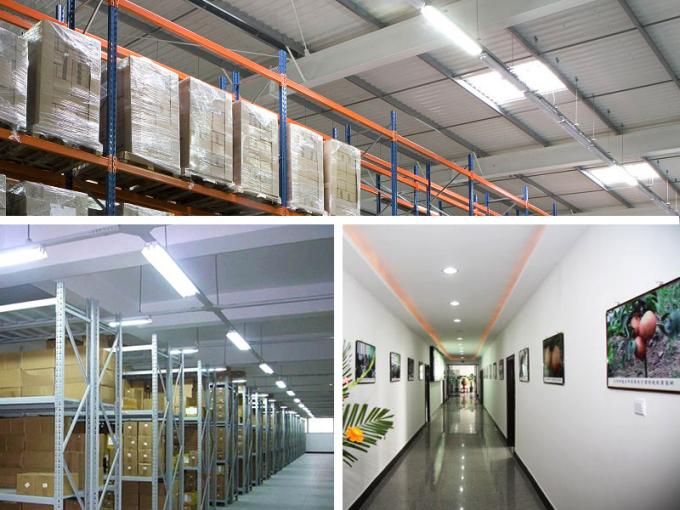

Εφαρμογή:
