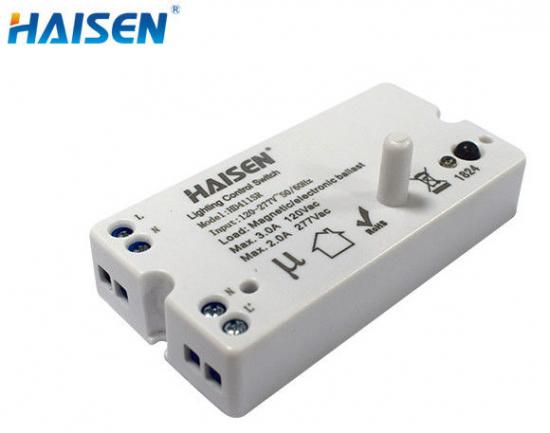

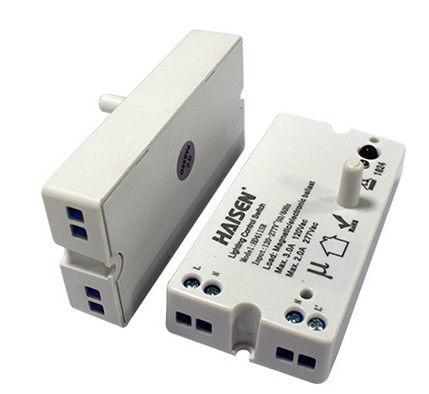

HD411SR- Αισθητήρας κίνησης μικροκυμάτων ON/OFF με IP20 και σχεδιασμό κεραίας ράβδου για ενσωματωμένη εγκατάσταση, μέγιστη εμβέλεια 14M x ύψος 4M, τάση λειτουργίας 120-277VAC για φωτιστικό πίνακα/φως οροφής/φως τριπλής στεγανότητας.

Χαρακτηριστικά:

• Ρύθμιση τηλεχειριστηρίου HD411SR.
• Αισθητήρας ON/OFF για αυτόματο έλεγχο της λυχνίας LED
• Μέγεθος κεραίας ράβδου 76,9*39,9*27,7 χιλιοστά.
• Σχεδιασμός με βρόχο εισόδου και εξόδου για εύκολη εγκατάσταση.
• Η περιοχή ανίχνευσης, ο χρόνος αναμονής και ο αισθητήρας φωτός ημέρας είναι επιλέξιμοι μέσω τηλεχειριστηρίου.
• Φούρνος μικροκυμάτων υψηλής συχνότητας 5,8 GHz.
• Τετραπολικός ακροδέκτης πίεσης (L, N,N,L′), εύκολη συναρμολόγηση.

Λεπτομερής περιγραφή προϊόντος

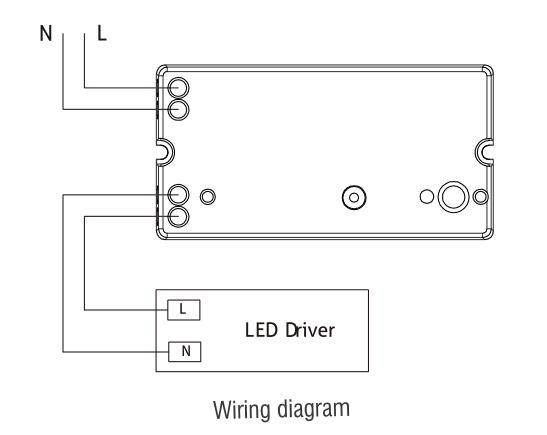

Διάγραμμα καλωδίωσης

Τετραπολικός ακροδέκτης πίεσης (L, N,N,L′), εύκολη συναρμολόγηση.

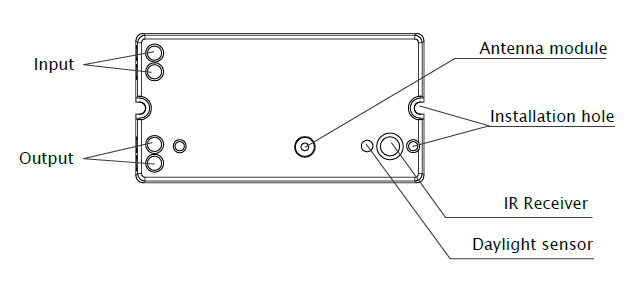

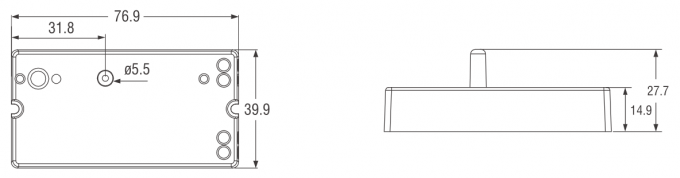

Μηχανική δομή (mm)

Με μονάδα κεραίας ράβδου, εύκολη στην εγκατάσταση μέσα στο εξάρτημα φωτισμού.

Με την υπάρχουσα οπή εγκατάστασης, εύκολα στερεωμένη στην πλακέτα φωτισμού.

Με τον δέκτη υπερύθρων, θα μπορούσε να ρυθμιστεί μέσω του γενικού τηλεχειριστηρίου ON/OFF.

Με ανιχνευτή φωτός ημέρας, το HD411SR διαθέτει λειτουργία φωτός ημέρας πέρα από τη λειτουργία ανίχνευσης κίνησης.

Διάσταση (χιλ.):

Με λεπτότερο σχεδιασμό, θα μπορούσε να στερεωθεί μέσα σε φωτιστικό οροφής/φως πάνελ.

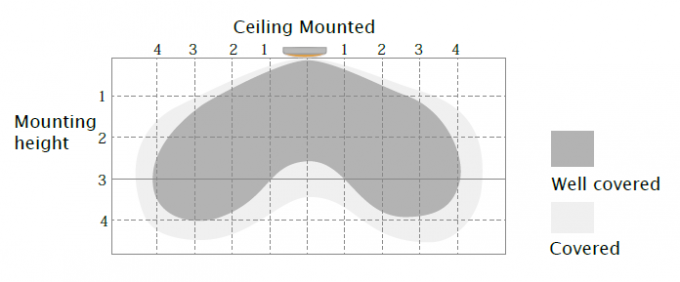

Κάλυψη ανίχνευσης

Με την ενότητα κεραίας ράβδου, θα υπήρχε τυφλή περιοχή ανίχνευσης ακριβώς κάτω από το κέντρο του φωτός.

Θα είναι καλύτερο για τοποθέτηση στην οροφή παρά στον τοίχο.

Τυπικό ύψος εγκατάστασης 2,5-4 μέτρα
Αυτό το σχήμα υποδεικνύει τη μέγιστη απόσταση στο υψηλότερο ύψος τοποθέτησης με ευαισθησία 100%.

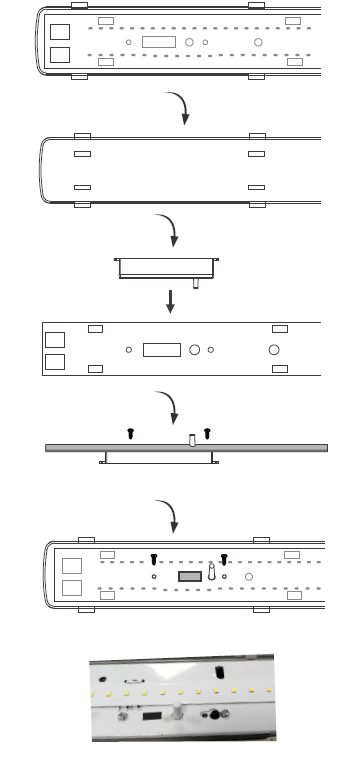

Μέθοδος εγκατάστασης

Με λεπτότερο σχεδιασμό και μονάδα κεραίας ράβδου, θα μπορούσε εύκολα να εγκατασταθεί μέσα σε πολλές διαφορετικές δομές φωτιστικών, ανοίγοντας μόνο μια πολύ μικρή τρύπα.

Επίδειξη εφαρμογής

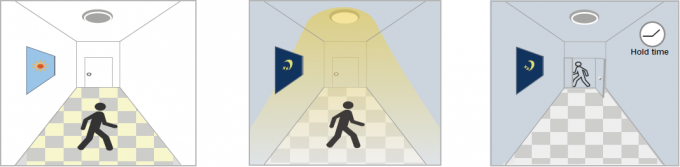

1. Λειτουργία αυτόματης ενεργοποίησης/απενεργοποίησης

Ανάβει όταν ανιχνεύεται κίνηση και σβήνει αφού φύγουν άτομα τη νύχτα. Εφαρμογές: Διάδρομος, Σκάλα.

Με επαρκές φως ημέρας, Με ανεπαρκές φως ημέρας, Μετά την τελευταία ανίχνευση
ακόμα και όταν κινείται όταν ανιχνεύεται κίνηση και διατηρείται το ρεύμα
ανιχνευθεί, το φως παραμένει φως αναμμένο. χρόνος που έχει παρέλθει, φως σβηστό.
ΜΑΚΡΙΑ ΑΠΟ.

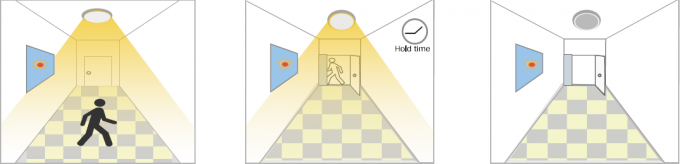

2. Δεν υπάρχει λειτουργία φυσικού φωτός

Το όριο φωτός ημέρας έχει οριστεί σε "Απενεργοποίηση".
Ανάβει όταν ανιχνεύεται κίνηση, μετά την αποχώρηση των ανθρώπων, σβήνει μετά την αναμονή.
Εφαρμογές: Θολοί χώροι όπως υπόγειο πάρκινγκ, υπόγειες διαβάσεις.

Όταν υπάρχει κίνηση Αφού οι άνθρωποι αποχωρήσουν από το Μετά την τελευταία ανίχνευση
ανιχνευθεί, ο αισθητήρας θα περιοχή ανίχνευσης, φως και ισχύς
ανάψτε το φως για να παραμένει 100% φωτεινότητα, ο χρόνος που έχει παρέλθει, το φως απενεργοποιημένο.
100% φωτεινότητα. εντός χρόνου διατήρησης.

Περιβάλλον εφαρμογής

1. Κατάλληλο για εσωτερική εγκατάσταση για την αποφυγή ψευδούς ενεργοποίησης λόγω εξωτερικών παραγόντων όπως βροχή, άνεμος ή κούνημα δέντρου.
2. Δεν θα πρέπει να εγκαθίσταται σε χώρο με και τα τέσσερα μεταλλικά καταφύγια και μικρό χώρο (όπως στέγη από γαλβανισμένο σίδερο).
3. Σημειώστε ότι η εγκατάσταση πρέπει να είναι τοποθετημένη, ώστε να αποφεύγεται η ψευδής ενεργοποίηση που προκαλείται από το ίδιο το τίναγμα της λάμπας.
4. Δεν πρέπει να εγκαθίσταται δίπλα σε μεγάλα μηχανήματα σε λειτουργία, όπως εξαεριστήρες/ανεμιστήρες οροφής, για να αποφευχθεί η ψευδής ενεργοποίηση που προκαλείται από τους κραδασμούς του μηχανήματος.

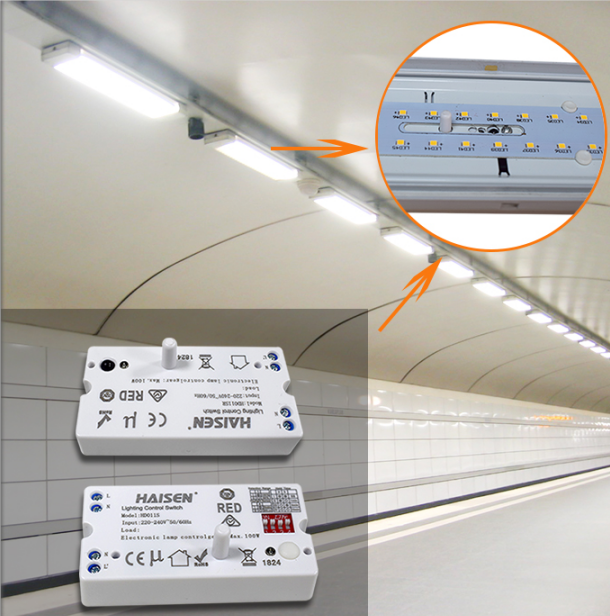

Περίπτωση εφαρμογής
