Αισθητήρας κίνησης DC με προτεραιότητα φωτός ημέρας και ύψος εγκατάστασης 10 μέτρων

Μάρκα:
HAISEN
Αριθμός στοιχείου:
HD06VCRH 1C
Παραγγελία (MOQ):
100PCS
Πληρωμή:
L/C, T/T, Western Union
Προέλευση προϊόντος:
China

Επικοινωνήστε μαζί μας

Λεπτομέρειες προϊόντος

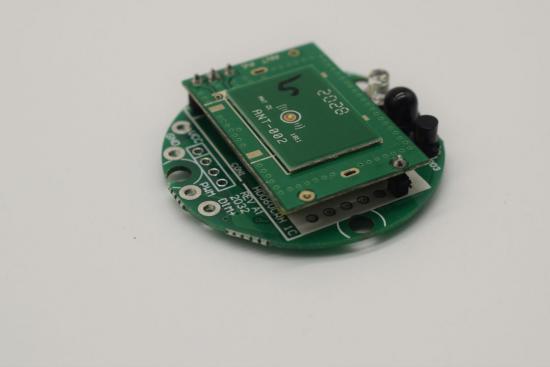

Λειτουργία προτεραιότητας φωτός ημέρας, γυμνή πλακέτα, ύψος εγκατάστασης 10 μέτρα

Χαρακτηριστικά του αισθητήρα:

1. Αυτόματος έλεγχος ενεργοποίησης/απενεργοποίησης με αισθητήρα φωτός ημέρας.

2. Προαιρετικό εύρος ανίχνευσης, χρόνος αναμονής, όριο φωτός ημέρας, περίοδος αναμονής και

Επίπεδο ρύθμισης έντασης σε κατάσταση αναμονής.

3. Ρύθμιση τηλεχειριστηρίου.

4. 5 χρόνια εγγύηση.

Περιγραφή προϊόντος αισθητήρα:

Τάση λειτουργίας	10-15VDC
Λειτουργικό ρεύμα	≤30mA (Κατανάλωση ρεύματος)
Παραγωγή	ΑΜΥΔΡΟΣ 1-10V
Λειτουργία σύνδεσης	συγκολλητικό επίθεμα,+12v, GND, DIM+
Ισχύς αναμονής	≤0,5W
Η λειτουργία μείωσης φωτεινότητας	Προσθήκη/αφαίρεση ρύθμισης φωτεινότητας (λειτουργία ισχύος 10%-100%, λειτουργία επαγωγής 60%-100%)
Συχνότητα μικροκυμάτων	5,8 GHz ± 75 MHz
Ισχύς μικροκυμάτων	<0,3mW
Ύψος τοποθέτησης	10μ/32,81 πόδια (τοποθετημένο στην οροφή)
Εύρος ανίχνευσης	Μέγιστο, ø14m/45.92ft (τοποθετημένο στην οροφή)
Γωνία ανίχνευσης	30°-150°
Μέθοδος ρύθμισης	Τηλεχειριστήριο
Περιοχή ανίχνευσης	25%/50%/75%/100%
Χρόνος αναμονής	5 δευτ./30 δευτ./1 λεπτό/3 λεπτά/5 λεπτά/10 λεπτά/20 λεπτά/30 λεπτά
Όριο φωτός ημέρας	2Lux/10Lux/30Lux/50Lux/80Lux/120Lux/Απενεργοποίηση
Περίοδος αναμονής	0 δευτ./10 δευτ./30 δευτ./1 λεπτό/5 λεπτά/10 λεπτά/30 λεπτά/+∞
Επίπεδο ρύθμισης έντασης σε κατάσταση αναμονής	10%/20%/30%/50%
Πιστοποιητικό	RoHS CE
Ανίχνευση κίνησης	0,5~1,0m/s
Θερμοκρασία λειτουργίας	-20°C~+60°C
Βαθμός IP	IP20
Εγγύηση	5 χρόνια

Εργοστασιακή προεπιλεγμένη ρύθμιση: Περιοχή ανίχνευσης 100% / Χρόνος αναμονής 5 δευτ. / Όριο φωτός ημέρας Απενεργοποίηση/Αναμονή

περίοδος 0s/Επίπεδο ρύθμισης φωτεινότητας σε κατάσταση αναμονής 10%.

Περιοχή ανίχνευσης ελέγχου ON/OFF Εγγύηση ορίου φωτός ημέρας για χρόνο διατήρησης 5 ετών

Τηλεχειριστήριο στάθμης ρύθμισης έντασης σε αναμονή σε αναμονή

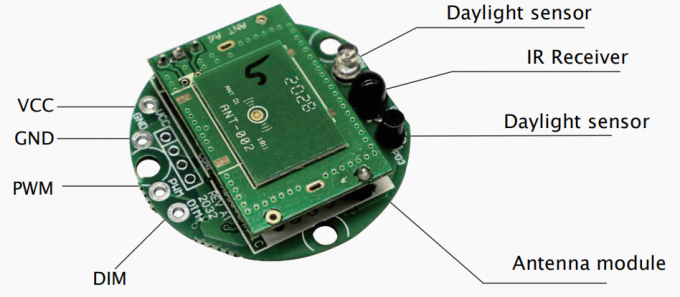

Μηχανική δομή του αισθητήρα με δυνατότητα ρύθμισης φωτεινότητας:

Το σήμα εξόδου αυτού του προϊόντος είναι PWM και DIM 1-10V, τα οποία μπορούν να εφαρμοστούν με οποιονδήποτε τρόπο.

Σχέδιο διαστάσεων (Μονάδα: mm) του αισθητήρα με δυνατότητα ρύθμισης φωτεινότητας:

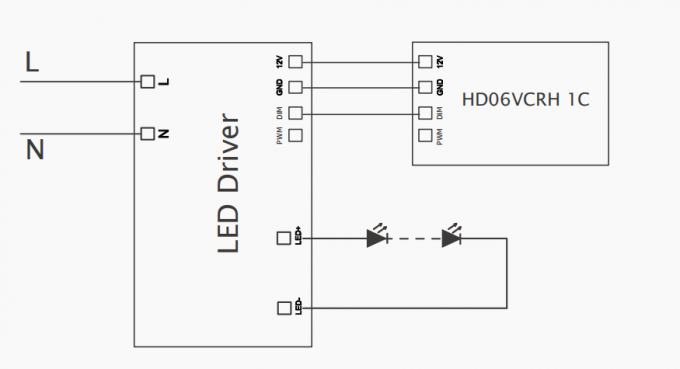

Διάγραμμα καλωδίωσης του αισθητήρα με δυνατότητα ρύθμισης φωτεινότητας

Κάλυψη ανίχνευσης του αισθητήρα με δυνατότητα ρύθμισης φωτεινότητας:

Τυπικό ύψος εγκατάστασης 10 μέτρα

Αυτό το σχήμα υποδεικνύει τη μέγιστη απόσταση στο υψηλότερο ύψος τοποθέτησης με ευαισθησία 100%.

Προτεραιότητα φωτός ημέρας του αισθητήρα με δυνατότητα ρύθμισης της έντασης :

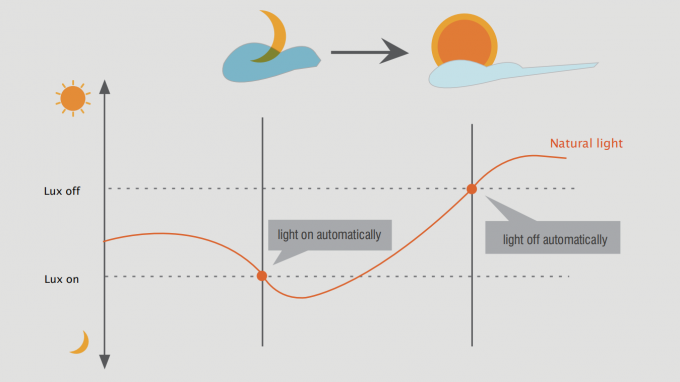

Αισθητήρας λυκόφωτος/αυγής:

Η τεχνολογία Dual-PD διαθέτει έναν πλήρως αυτόματο αισθητήρα λυκόφωτος/αυγής που μπορεί να διακρίνει το φυσικό φως από το φως LED, για να διασφαλίσει το φως θα απενεργοποιηθεί όταν χρειαστεί.

Με τη λειτουργία προτεραιότητας φωτός ημέρας, το HD06VCRH είναι σε θέση να διαφοροποιήσει τη φωτεινότητα του τεχνητού φωτός από το φυσικό φως μετά την εγκατάστασή του μέσα στο φωτιστικό. και απενεργοποιεί αυτόματα το φως όταν η φωτεινότητα περιβάλλοντος υπερβαίνει το προκαθορισμένο επίπεδο lux.

Προϋπόθεση για προτεραιότητα φωτός ημέρας:

1. Η περίοδος αναμονής είναι +∞;

2. Το επίπεδο ρύθμισης φωτεινότητας σε κατάσταση αναμονής είναι 10%, 20% ή 30%.

3. Το όριο φωτός ημέρας είναι στα 30Lux, 50Lux, 80Lux ή 120Lux.

Εφαρμογή____Προτεραιότητα φωτός ημέρας:

Αυτόματη ενεργοποίηση του φωτισμού Με ανεπαρκές φως μειώνεται αναμονή Σβήνει το φως όταν

όταν περιβάλλεται από φωτεινότητα περιβάλλοντος, επίπεδο αν όχι κίνηση επίπεδο περιβάλλοντος lux

η φωτεινότητα είναι χαμηλότερη το φως μειώνεται στο 100% που ανιχνεύεται αφού είναι υψηλότερο από

από το προκαθορισμένο επίπεδο lux. όταν ανιχνευθεί κίνηση. χρόνος αναμονής. προκαθορισμένη ποσότητα lux.

Εφαρμογή:

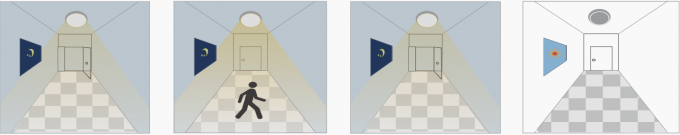

1. Λειτουργία αυτόματης ενεργοποίησης/απενεργοποίησης:

Ανάβει όταν ανιχνεύεται κίνηση και σβήνει αφού φύγουν άτομα τη νύχτα. Εφαρμογές: Διάδρομος, Σκάλα.

Με επαρκές φως ημέρας, Με ανεπαρκές φως ημέρας, Μετά την τελευταία ανίχνευση και

ακόμα και όταν ανιχνεύεται κίνηση, όταν ανιχνευθεί κίνηση, ανάψτε τον τρέχοντα χρόνο αναμονής

Το φως παραμένει ΣΒΗΣΤΟ. ΑΝΑΜΜΕΝΟ. παρέλθει, η λυχνία είναι σβηστή.

2. Δεν υπάρχει λειτουργία φυσικού φωτός

Το όριο φωτός ημέρας έχει οριστεί σε "Απενεργοποίηση".

Ανάβει όταν ανιχνεύεται κίνηση, μετά την αποχώρηση ατόμων, σβήνει μετά την περίοδο αναμονής.

Εφαρμογές: Θολοί χώροι όπως υπόγειο πάρκινγκ, υπόγειες διαβάσεις.

Όταν ανιχνευθεί κίνηση, Αφού φύγουν οι άνθρωποι, μετά την τελευταία ανίχνευση και

ο αισθητήρας θα ενεργοποιήσει την ανίχνευση περιοχή, το φως παραμένει ο τρέχων χρόνος διατήρησης

φως έως 100% φωτεινότητα. 100% φωτεινότητα μέσα παρέλθει, η λυχνία είναι σβηστή.

χρόνος αναμονής.

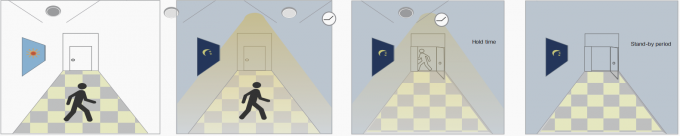

3. Επίδειξη λειτουργίας - Ρυθμιζόμενος έλεγχος/λειτουργία διαδρόμου

Με ανεπαρκή Με επαρκές φως ημέρας, Μετά την αναμονή Μετά την τελευταία ανίχνευση, το

φως της ημέρας, όταν κινείται ακόμα και κατά τη διάρκεια της κίνησης, το φως θα είναι ΑΠΕΝΕΡΓΟΠΟΙΗΜΕΝΟ. Το φως θα είναι χαμηλό.

ανιχνεύθηκε, η λυχνία είναι αναμμένη. ανιχνεύεται, το φως παραμένει μέχρι την κατάσταση αναμονής

ΜΑΚΡΙΑ ΑΠΟ. επίπεδο μείωσης έντασης

(10%, 20%, 30% ή 50%)

μετά από χρόνο αναμονής.

Προσοχή:

1. Διαβάστε προσεκτικά τις οδηγίες πριν χρησιμοποιήσετε αυτό το προϊόν και φυλάξτε τις για όλους τους χρήστες.

διαβάστε ανά πάσα στιγμή.

2. Ο αισθητήρας πρέπει να εγκατασταθεί από εξειδικευμένο ηλεκτρολόγο και να διασφαλιστεί ότι η παροχή ρεύματος είναι απενεργοποιημένη πριν από την εγκατάσταση.

εγκατάσταση.

3. Διατηρούμε το δικαίωμα να τροποποιήσουμε οποιοδήποτε λανθασμένο κείμενο, εικόνα και απαραίτητες τεχνικές παραμέτρους.

4. Απαγορεύεται οποιαδήποτε μη εξουσιοδοτημένη τροποποίηση, διαφορετικά όλες οι εγγυήσεις θα είναι αμέσως άκυρες.

Προφυλάξεις εγκατάστασης:

1. Ο αισθητήρας μικροκυμάτων μπορεί να εγκατασταθεί σε οποιαδήποτε λάμπα εκτός από αυτήν με πλήρως μεταλλικό κέλυφος.

2. Η ανιχνευμένη επιφάνεια δεν μπορεί να προστατευτεί από μεταλλικά αντικείμενα.

3. Βεβαιωθείτε ότι η μονάδα μικροκυμάτων είναι πλήρως εκτεθειμένη προς τα έξω.

4. Η επιφάνεια ανίχνευσης της μονάδας αισθητήρα θα πρέπει να εγκαθίσταται στραμμένη προς την περιοχή ανίχνευσης.

5. Πρέπει να διατηρείται μακριά από τον οδηγό για να αποφεύγεται η δημιουργία παρεμβολών και το αναβόσβησμα της λυχνίας.

6. Η καλωδίωση πρέπει να είναι αυστηρά σύμφωνη με το διάγραμμα καλωδίωσης για την αποφυγή βραχυκυκλώματος.

Περιβάλλον εφαρμογής:

1. Κατάλληλο για εσωτερική εγκατάσταση για την αποφυγή ψευδούς ενεργοποίησης λόγω εξωτερικών παραγόντων όπως βροχή, άνεμος ή κούνημα δέντρου.

2. Δεν θα πρέπει να εγκαθίσταται σε χώρο με και τα τέσσερα μεταλλικά καταφύγια και μικρό χώρο (όπως στέγη από γαλβανισμένο σίδερο).

3. Σημειώστε ότι η εγκατάσταση πρέπει να είναι τοποθετημένη, ώστε να αποφεύγεται η ψευδής ενεργοποίηση που προκαλείται από το ίδιο το τίναγμα της λάμπας.

4. Δεν πρέπει να εγκαθίσταται δίπλα σε μεγάλα μηχανήματα σε λειτουργία, όπως εξαεριστήρες/ανεμιστήρες οροφής, για να αποφευχθεί η ψευδής ενεργοποίηση που προκαλείται από το μηχάνημα. δόνηση.

Σημειώσεις χρήστη:

1. Ο φούρνος μικροκυμάτων μπορεί να διαπεράσει τοίχους ή γυαλί με πάχος μικρότερο από 20 cm και να εξασθενίσει εάν είναι παχύτερο από 20 cm.

2. Η τάση του οδηγού θα πρέπει να είναι σταθερή και να κυμαίνεται εντός 10%.

3. Η περιοχή ανίχνευσης θα επηρεαστεί από την ταχύτητα κίνησης, το ύψος τοποθέτησης και τον όγκο κίνησης.

4. Διεξάγετε τη δοκιμή σε ηλιόλουστες ημέρες χωρίς το αμπαζούρ, κάτι που θα επηρεάσει την τιμή lux που θα δοκιμαστεί.
