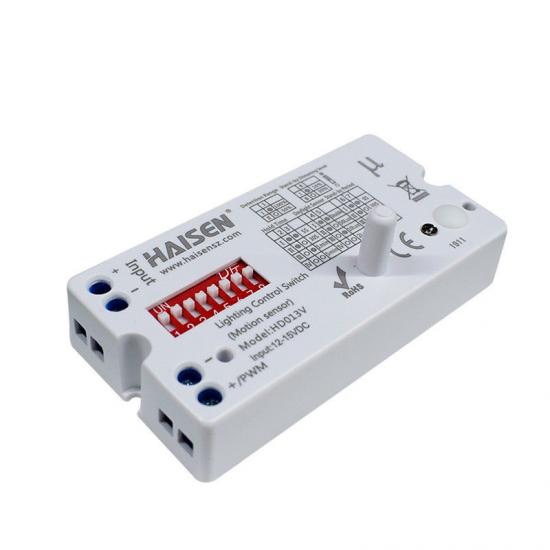

Διακόπτης DIP αισθητήρα κίνησης DC με ρύθμιση έντασης PWM 0-10V για τριφασικό φωτισμό οροφής

Μάρκα:
HIASEN
Αριθμός στοιχείου:
HD013V
Παραγγελία (MOQ):
100pcs
Πληρωμή:
L/C, T/T, Western Union
Προέλευση προϊόντος:
China

Επικοινωνήστε μαζί μας

Λεπτομέρειες προϊόντος

Διακόπτης DIP με λειτουργία ρύθμισης έντασης PWM 0-10V για τριφασικό φωτισμό οροφής

Χαρακτηριστικά του αισθητήρα DC:

1. Ισχύς αναμονής ≤0,5W

2. Είναι προσαρμοσμένο σχέδιο εισόδου 12VDC

3. Με τάση λειτουργίας DC από τον οδηγό LED, δεν χρειάζεται επιπλέον ισχύς από τη γραμμή

4. Εργασία με οδηγό LED με δυνατότητα ρύθμισης φωτεινότητας 1-10v για λειτουργία ρύθμισης φωτεινότητας 2 βημάτων

5. Ιδιαίτερα κατάλληλο για φωτιστικά που είναι ευαίσθητα στην τιμή

6. Ισχύς αναμονής ≤0,5W

7. 8 πλήκτρα διακόπτη DIP για να ρυθμίσετε τον χρόνο αναμονής, το επίπεδο ρύθμισης έντασης σε κατάσταση αναμονής, την περίοδο αναμονής

Κεραία ράβδου 8.φ5.5mm, χρειάζεται μια μικρή τρύπα για να εκτεθεί η κεραία, χωρίς σκιά, χωρίς επαφή με τη σειρά φωτεινών χαντρών

Πλάτος 9,39,9 χιλιοστών για τέλεια εφαρμογή σε τριπλό φως

10. Ύψος τοποθέτησης 2,5-4 μέτρα για εφαρμογή σε χώρο στάθμευσης, αποθήκη χαμηλού χώρου

11. Ανιχνευμένη ακτίνα 2-5 μέτρων

12. Θερμοκρασία λειτουργίας: -25~60℃

13. Καλύτερη εγκατάσταση στην οροφή

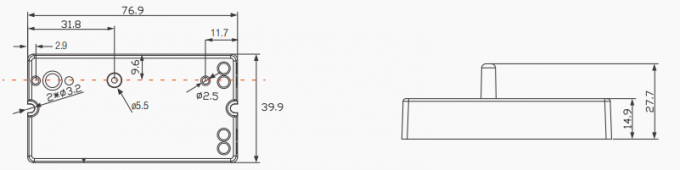

Διαστάσεις αισθητήρα DC:

Μέγεθος	ΜΠΥ: 76.939.927.7MM
Θερμοκρασία λειτουργίας	-20°C~+55°C
Εγγύηση	5 χρόνια
Ρύθμιση λειτουργίας	Με 8 dial switch
Βαθμός IP	IP 20

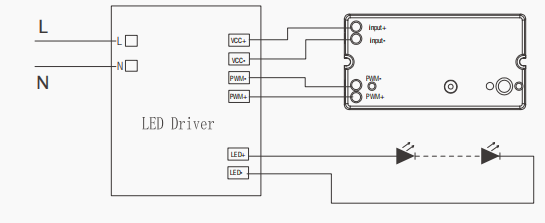

Διάγραμμα καλωδίωσης αισθητήρα DC:

Λειτουργία ελέγχου	ΕΝΕΡΓΟΠΟΙΗΣΗ/ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ /ρύθμιση φωτισμού (PWM)
Παραγωγή	5V PWM
Ισχύς αναμονής	≤0,5W
Συχνότητα μικροκυμάτων	5,8 GHz ± 75 MHz
Ισχύς μικροκυμάτων	<0,3mW
Τάση λειτουργίας	12-15V DC
Ρεύμα εισόδου	30mA (Μέγιστο)

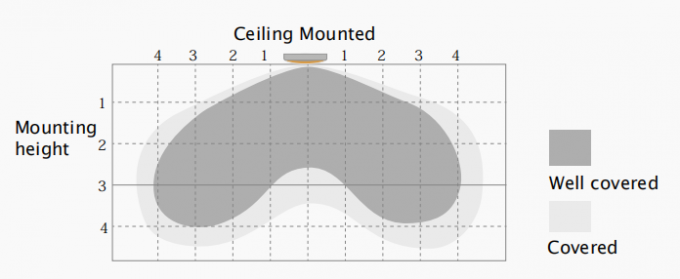

Κάλυψη ανίχνευσης αισθητήρα DC:

Ύψος τοποθέτησης	2,5-4 μέτρα (τοποθετημένο στην οροφή)
Εύρος ανίχνευσης	Ακτίνα, 4-8 μέτρα (τοποθετημένο στην οροφή)
Γωνία ανίχνευσης	≤150° (χωρίς γυαλί)
Ανίχνευση κίνησης	0,5~1,5m/s

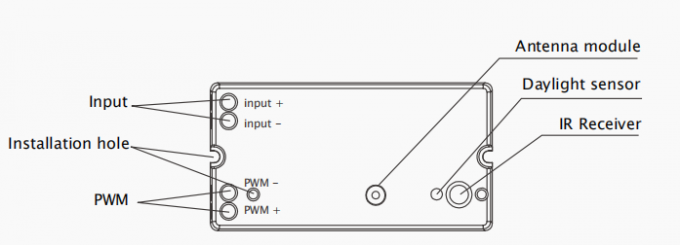

Μηχανική δομή του αισθητήρα DC:

Εναλλαγή λειτουργίας	PWM
Περιοχή ανίχνευσης	50%/100%
Λειτουργία ρύθμισης	Διακόπτης DIP
Χρόνος αναμονής	5 δευτ./30 δευτ./1 λεπτό/5 λεπτά
Όριο φωτός ημέρας	2Lux/10Lux/50Lux/απενεργοποίηση
Περίοδος αναμονής	0 δευτ./30 δευτ./5 λεπτά/+ ∞
Επίπεδο ρύθμισης έντασης σε κατάσταση αναμονής	10%/30%

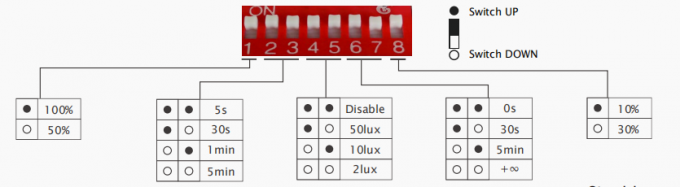

Ρύθμιση αισθητήρα DC:




Περιοχή ανίχνευσης(1)	Σε αυτήν την περιοχή, θα ανιχνευθεί κίνηση και θα είναι σε θέση να ενεργοποιήσει τον αισθητήρα. Η περιοχή ανίχνευσης 100% είναι επίσης γνωστή ως ισχυρή ευαισθησία.
Χρόνος διατήρησης (2,3)	Η περίοδος κατά την οποία το φως διατηρεί τη φωτεινότητα του 100% αφότου τα κινούμενα αντικείμενα εγκαταλείψουν το περιοχή ανίχνευσης.
Όριο φωτός ημέρας (4,5)	Ορισμός της φωτεινότητας περιβάλλοντος. Μόνο όταν η φωτεινότητα περιβάλλοντος είναι χαμηλότερη από την προκαθορισμένη συγκεκριμένη ποσότητα lux, ο αισθητήρας θα λειτουργήσει. Όταν έχει προκαθοριστεί ως "απενεργοποιημένο", ο αισθητήρας λειτουργεί κάθε φορά που ανιχνεύει κίνηση ανεξάρτητα από το περιβάλλον. λάμψη.
Περίοδος αναμονής (6,7)	Η περίοδος κατά την οποία το φως διατηρεί χαμηλή την ισχύ του πριν σβήσει εντελώς. Όταν έχει ρυθμιστεί ως "∞", το φως παραμένει πάντα σε χαμηλή ισχύ εάν δεν υπάρχει κίνηση στο περιοχή ανίχνευσης και δεν απενεργοποιείται.
Επίπεδο ρύθμισης έντασης σε κατάσταση αναμονής (8)	Ο ορισμός της χαμηλής εξόδου στην περίοδο αναμονής.
