Αισθητήρας πληρότητας διακόπτη μικροκυμάτων LED 19W

Φωτιστικό οροφής 14M(D)x6M(Y) με οδηγό LED 19W και αισθητήρα μικροκυμάτων, σταθερό ρεύμα 0.3A/0.35A

Το HT19V 2 είναι ένα προϊόν 2 σε 1 με οδηγό LED και αισθητήρα μικροκυμάτων, με εύρος ανίχνευσης τάσης εξόδου 30-54V και ύψος 6m(Υ) x 14m(Β), λειτουργία ρύθμισης φωτεινότητας. Ανιχνευτής κίνησης μικροκυμάτων με ισχύ εξόδου 12-19W, κατάλληλος για φωτιστικό οροφής.

Χαρακτηριστικά:

1. 3 χρόνια εγγύηση, IP20

2. Μη φυσιολογική προστασία SCP: Αυτόματη ανάκτηση, OVP, OCP, OTP

3. Έλεγχος τριών επιπέδων με έξοδο 1-10V

4. Αισθητήρας κίνησης μικροκυμάτων για το σούρουπο και την αυγή

5. Λειτουργία μείωσης φωτεινότητας με φωτεινότητα αναμονής 10%/20%/30%/50%

6. Σταθερό ρεύμα με επιλογές 0.3A/0.35A

7. Εύρος ανίχνευσης x Ύψος 14M x 6M

8. Ισχύς εξόδου 19W μέγιστο με τάση 30 -54V

9. Απόδοση 87%

10. Τάση κενού φορτίου μέγιστης 63V.

11. Πρότυπο Ηλεκτρομαγνητικής Συμβατότητας EN55015

Περιγραφή προϊόντος

Εύρος ανίχνευσης

Αυτό το σχήμα υποδεικνύει τη μέγιστη απόσταση στο υψηλότερο ύψος τοποθέτησης με ευαισθησία 100%.

Τυπικό ύψος εγκατάστασης 2,5-6 μέτρα.

Μηχανική δομή

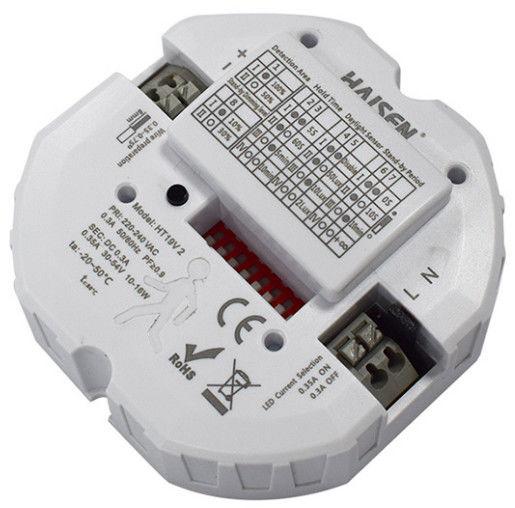

Με οκτώ πόλους διακόπτη DIP για τη ρύθμιση όλων των παραμέτρων

Με δύο πόλους διακόπτη DIP για να επιλέξετε διαφορετικό ρεύμα εξόδου

Με δύο οπές εγκατάστασης, εύκολα στερεωμένες στο φωτιστικό για τον τελικό χρήστη.

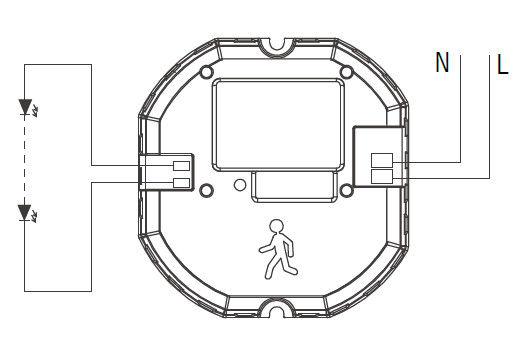

Διάγραμμα καλωδίωσης

Δύο πόλοι για σύνδεση με τροφοδοτικό (220-240VAC)

Δύο πόλοι για σύνδεση με φως LED

Διαστάσεις (mm)

Ρύθμιση διακόπτη DIP

Περιοχή ανίχνευσης Χρόνος αναμονής Όριο φωτός ημέρας Περίοδος αναμονής Επίπεδο ρύθμισης έντασης αναμονής

Σε αυτήν την περιοχή, η περίοδος φωτός θα οριστεί ως η κίνηση του φωτός διατηρώντας τη φωτεινότητα περιβάλλοντος. Διατηρώντας χαμηλή την έξοδο, η χαμηλή έξοδος θα ανιχνευθεί μόνο όταν η φωτεινότητα 100% είναι πριν από την περίοδο αναμονής.
και είναι σε θέση να ενεργοποιήσει πλήρως τα αντικείμενα μετά την κίνηση της φωτεινότητας περιβάλλοντος, αφήνοντας την περιοχή ανίχνευσης χαμηλότερη από την τιμή που είναι απενεργοποιημένη. Όταν ο αισθητήρας είναι 100% προκαθορισμένος σε συγκεκριμένο lux, έχει προκαθοριστεί ως "∞", η περιοχή ανίχνευσης είναι πάντα γνωστή, ο αισθητήρας θα λειτουργήσει. Όταν διατηρείται σε χαμηλή έξοδο, η ισχυρή προκαθορισμένη ως "απενεργοποίηση", εάν δεν υπάρχει κίνηση στην ευαισθησία, ο αισθητήρας λειτουργεί στην περιοχή ανίχνευσης. κάθε φορά που το εντοπίζει και δεν απενεργοποιείται.

κίνηση ανεξάρτητα από τη φωτεινότητα του περιβάλλοντος.

Ρύθμιση ρεύματος εξόδου

Ρυθμίστε το ρεύμα στα 350mA συνδέοντας το μαύρο καπάκι στον ακροδέκτη 1 και 2 και στα 300mA συνδέοντας τον ακροδέκτη 2 και 3.

ρε προτεραιότητα φωτισμού ημέρας

Με τη λειτουργία προτεραιότητας φωτός ημέρας, το HT19V-I είναι σε θέση να διαφοροποιήσει τη φωτεινότητα του τεχνητού φωτός
από το φυσικό φως μετά την εγκατάσταση μέσα στο φωτιστικό και σβήνει αυτόματα το φως όταν
Η φωτεινότητα περιβάλλοντος υπερβαίνει το προκαθορισμένο επίπεδο lux.

Προϋπόθεση για προτεραιότητα φωτός ημέρας:
1. Η περίοδος αναμονής είναι +∞;
2. Το επίπεδο ρύθμισης φωτεινότητας σε κατάσταση αναμονής είναι στο 10% ή 30%.
3. Το όριο φωτός ημέρας είναι στα 2Lux, 10Lux ή 50Lux.

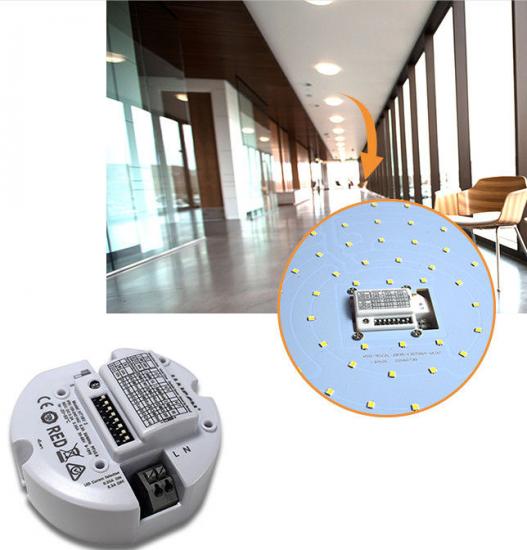

Επίδειξη εφαρμογής

1. Λειτουργία αυτόματης ενεργοποίησης/απενεργοποίησης:

Ανάβει όταν ανιχνεύεται κίνηση και σβήνει αφού φύγουν άτομα τη νύχτα. Εφαρμογές: Διάδρομος, Σκάλα.
Το όριο της ημέρας έχει οριστεί σε "2lux, 10lux, 50lux"

Με επαρκές φως ημέρας, Με ανεπαρκές φως ημέρας, Μετά την τελευταία ανίχνευση και
ακόμα και όταν ανιχνευθεί κίνηση, όταν ανιχνευθεί κίνηση, η λυχνία αναμμένη. ο τρέχων χρόνος αναμονής
το φως παραμένει σβηστό. παρέλθει η ώρα, το φως σβήνει.

2. Δεν υπάρχει λειτουργία φυσικού φωτός
Το όριο φωτός ημέρας έχει οριστεί σε "Απενεργοποίηση".
Ανάβει όταν ανιχνεύεται κίνηση, μετά την αποχώρηση ατόμων, σβήνει μετά την περίοδο αναμονής.
Εφαρμογές: Θολοί χώροι όπως υπόγειο πάρκινγκ, υπόγειες διαβάσεις.

Όταν ανιχνευθεί κίνηση, Αφού οι άνθρωποι εγκαταλείψουν την ανίχνευση Μετά την τελευταία ανίχνευση και
Ο αισθητήρας θα ενεργοποιήσει την περιοχή, το φως παραμένει στο 100% του τρέχοντος χρόνου διατήρησης
φως σε 100% φωτεινότητα. φωτεινότητα εντός του χρόνου αναμονής. μετά την πάροδο του χρόνου, το φως απενεργοποιείται.

3. Επίδειξη λειτουργίας - Ρυθμιζόμενος έλεγχος/λειτουργία διαδρόμου

Με επαρκές φως ημέρας, Με ανεπαρκές Μετά την τελευταία ανίχνευση, Μετά την αναμονή
ακόμα και όταν το φως της ημέρας κινείται, όταν το φως κίνησης θα είναι μειωμένο, το φως ΑΠΕΝΕΡΓΟΠΟΙΕΙΤΑΙ.
ανιχνεύθηκε, το φως παραμένει ανιχνεύσιμο, το φως αναμμένο. τίθεται σε κατάσταση αναμονής
ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ. επίπεδο ρύθμισης έντασης (10% ή

30%) μετά τον χρόνο αναμονής.

Μέθοδος εγκατάστασης:

Σημειώσεις χρήστη:

1. Ο φούρνος μικροκυμάτων μπορεί να διαπεράσει τοίχους ή γυαλί με πάχος μικρότερο από 20 cm και να εξασθενίσει εάν είναι παχύτερος από 20 cm.

2. Η περιοχή ανίχνευσης θα επηρεαστεί από την ταχύτητα κίνησης, το ύψος τοποθέτησης και τον όγκο κίνησης.

3. Διεξάγετε τη δοκιμή σε ηλιόλουστες ημέρες χωρίς το αμπαζούρ, κάτι που θα επηρεάσει την τιμή lux που θα δοκιμαστεί.
