Αισθητήρας οδήγησης LED με απομόνωση 40W

Οδηγός LED με απομόνωση ισχύος 40W με ρεύμα 0,4A για φως μπατονέτας

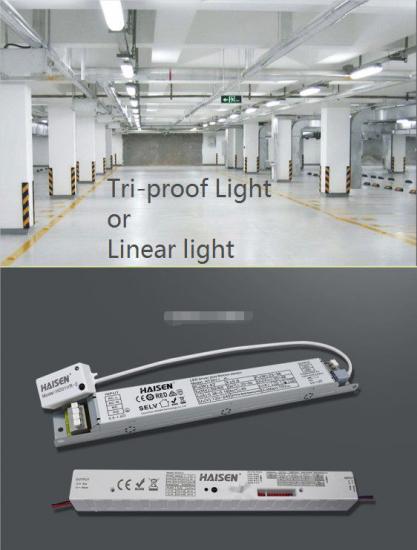

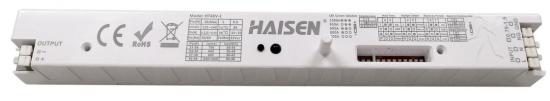

Το HT40V-I είναι ένα προϊόν 2 σε 1 με απομονωμένο οδηγό LED 40W και αισθητήρα κίνησης μικροκυμάτων, με τάση εξόδου 30-54V, προτεραιότητα φωτός ημέρας και εμβέλεια ανίχνευσης και ύψος 6m(Υ) x 14m(Β), λειτουργία ρύθμισης φωτεινότητας με σταθερό ρεύμα εξόδου LED. Κατάλληλο για φωτιστικό μπατονέτας και φωτιστικό τριπλής προστασίας.

Χαρακτηριστικά:

1. Συνδυασμός οδηγού LED απομονωμένης λύσης και αισθητήρα μικροκυμάτων

2. Προτεραιότητα στο φως της ημέρας

3. Τριεπίπεδος έλεγχος με έξοδο 1-10V

4. 3 χρόνια εγγύηση, IP20

5. Λεπτός σχεδιασμός ειδικά για φως μπατόν και τριπλό φως

6. Σταθερό ρεύμα με επιλογές 0,7A (30-54V)/0,8A (30-48V)/0,90A (30-42V)/0,95A/1,0A (30-36V)

7. Λειτουργία μείωσης φωτεινότητας με φωτεινότητα αναμονής 10%/30%

8. Απόδοση 83%

9. Εύρος ανίχνευσης x Ύψος 14M x 6M

10. Ισχύς εξόδου 19W μέγιστο με τάση 30-54V

11. Ανώμαλη προστασία SCP: Αυτόματη ανάκτηση, OVP, OCP, OTP

12. Πρότυπο Ηλεκτρομαγνητικής Συμβατότητας EN55015

13. Σχεδιασμός κεραίας ράβδου για εύκολη εγκατάσταση.

14. Ρύθμιση τηλεχειριστηρίου / Ρύθμιση διακόπτη DIP

Περιγραφή προϊόντος

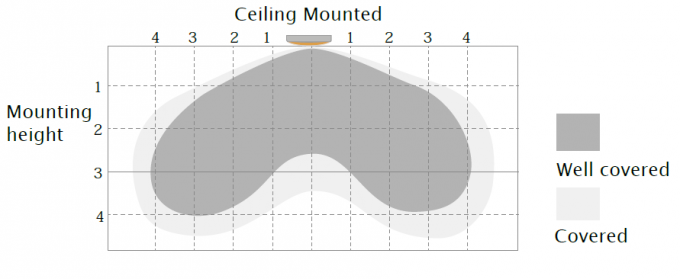

Εύρος ανίχνευσης

Αυτό το σχήμα υποδεικνύει τη μέγιστη απόσταση στο υψηλότερο ύψος τοποθέτησης με ευαισθησία 100%.

Τυπικό ύψος εγκατάστασης 2,5-4 μέτρα.

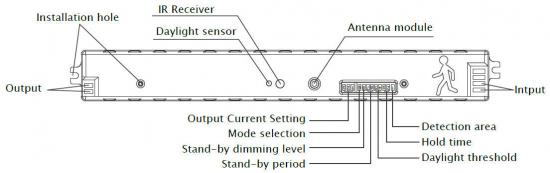

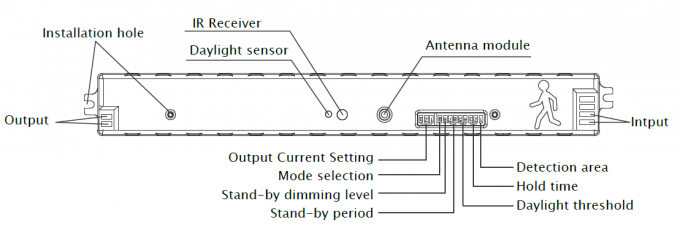

Μηχανική δομή

Με δώδεκα πόλους διακόπτη DIP για τη ρύθμιση της ρύθμισης ρεύματος εξόδου, της επιλογής λειτουργίας, του επιπέδου ρύθμισης έντασης σε κατάσταση αναμονής, της περιόδου αναμονής, της περιοχής ανίχνευσης, του χρόνου διατήρησης και του ορίου φωτός ημέρας.

Με δέκτη υπερύθρων για υποστήριξη ρύθμισης τηλεχειριστηρίου.

Με δύο οπές εγκατάστασης, εύκολα στερεωμένες στο φωτιστικό για τον τελικό χρήστη.

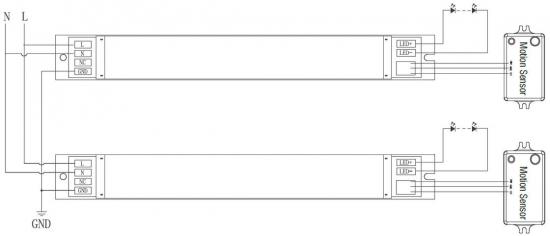

Διάγραμμα καλωδίωσης

Δύο πόλοι για σύνδεση με τροφοδοτικό (120-277VAC)

Δύο πόλοι για σύνδεση με φως LED

Διαστάσεις (mm)

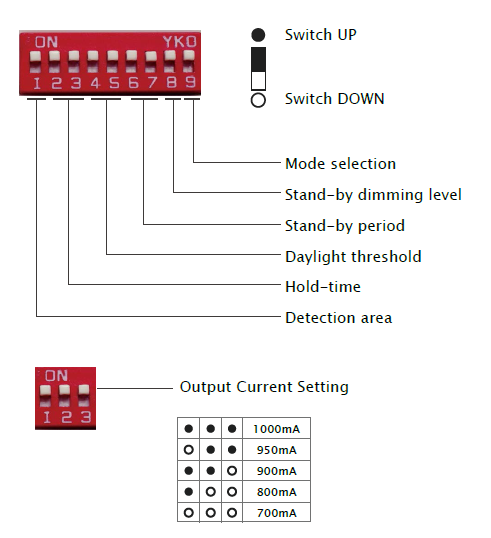

Ρύθμιση διακόπτη DIP

ρε προτεραιότητα φωτισμού ημέρας

Με τη λειτουργία προτεραιότητας φωτός ημέρας, το HT19V-I είναι σε θέση να διαφοροποιήσει τη φωτεινότητα του τεχνητού φωτός
από το φυσικό φως μετά την εγκατάσταση μέσα στο φωτιστικό και σβήνει αυτόματα το φως όταν
Η φωτεινότητα περιβάλλοντος υπερβαίνει το προκαθορισμένο επίπεδο lux.

Προϋπόθεση για προτεραιότητα φωτός ημέρας:
1. Η περίοδος αναμονής είναι +∞;
2. Το επίπεδο ρύθμισης φωτεινότητας σε κατάσταση αναμονής είναι στο 10% ή 30%.
3. Το όριο φωτός ημέρας είναι στα 2Lux, 10Lux ή 50Lux.

Επίδειξη εφαρμογής

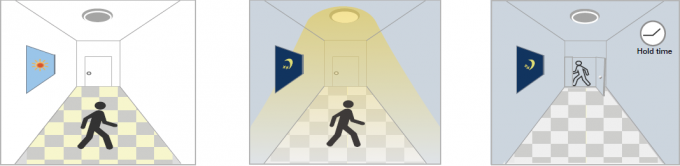

1. Λειτουργία αυτόματης ενεργοποίησης/απενεργοποίησης:

Ανάβει όταν ανιχνεύεται κίνηση και σβήνει αφού φύγουν άτομα τη νύχτα. Εφαρμογές: Διάδρομος, Σκάλα.
Το όριο της ημέρας έχει οριστεί σε "2lux, 10lux, 50lux"

Με επαρκές φως ημέρας, Με ανεπαρκές φως ημέρας, Μετά την τελευταία ανίχνευση και
ακόμα και όταν ανιχνευθεί κίνηση, όταν ανιχνευθεί κίνηση, η λυχνία αναμμένη. ο τρέχων χρόνος αναμονής
το φως παραμένει σβηστό. παρέλθει η ώρα, το φως σβήνει.

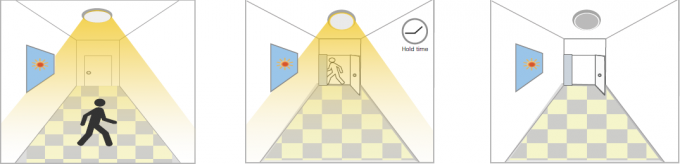

2. Δεν υπάρχει λειτουργία φυσικού φωτός
Το όριο φωτός ημέρας έχει οριστεί σε "Απενεργοποίηση".
Ανάβει όταν ανιχνεύεται κίνηση, μετά την αποχώρηση ατόμων, σβήνει μετά την περίοδο αναμονής.
Εφαρμογές: Θολοί χώροι όπως υπόγειο πάρκινγκ, υπόγειες διαβάσεις.

Όταν ανιχνευθεί κίνηση, Αφού οι άνθρωποι εγκαταλείψουν την ανίχνευση Μετά την τελευταία ανίχνευση και
Ο αισθητήρας θα ενεργοποιήσει την περιοχή, το φως παραμένει στο 100% του τρέχοντος χρόνου διατήρησης
φως σε 100% φωτεινότητα. φωτεινότητα εντός του χρόνου αναμονής. μετά την πάροδο του χρόνου, το φως απενεργοποιείται.

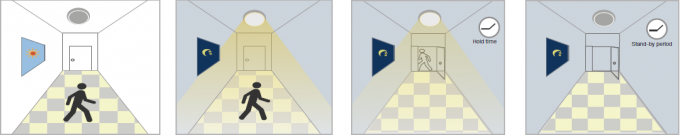

3. Επίδειξη λειτουργίας - Ρυθμιζόμενος έλεγχος/λειτουργία διαδρόμου

Με επαρκές φως ημέρας, Με ανεπαρκές Μετά την τελευταία ανίχνευση, Μετά την αναμονή
ακόμα και όταν το φως της ημέρας κινείται, όταν το φως κίνησης θα είναι μειωμένο, το φως ΑΠΕΝΕΡΓΟΠΟΙΕΙΤΑΙ.
ανιχνεύθηκε, το φως παραμένει ανιχνεύσιμο, το φως αναμμένο. τίθεται σε κατάσταση αναμονής
ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ. επίπεδο ρύθμισης έντασης (10% ή

30%) μετά τον χρόνο αναμονής.

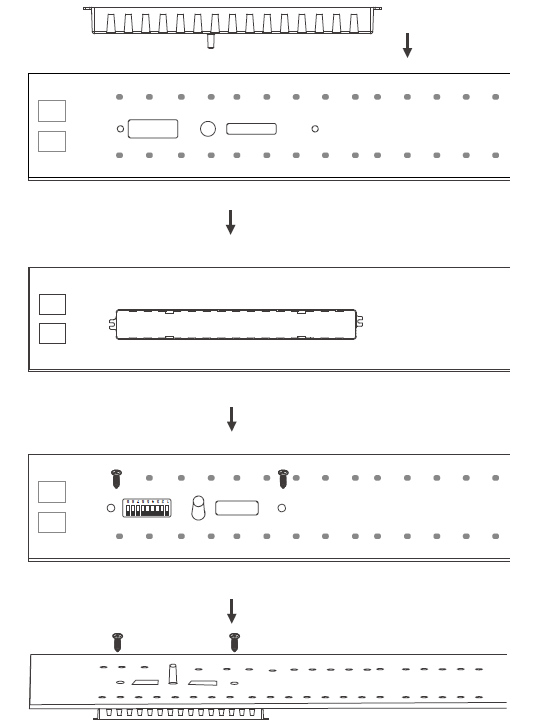

Μέθοδος εγκατάστασης:

Σημειώσεις χρήστη:

1. Ο φούρνος μικροκυμάτων μπορεί να διαπεράσει τοίχους ή γυαλί με πάχος μικρότερο από 20 cm και να εξασθενίσει εάν είναι παχύτερο από 20 cm.
2. Η περιοχή ανίχνευσης θα επηρεαστεί από την ταχύτητα κίνησης, το ύψος τοποθέτησης και τον όγκο κίνησης.
3. Διεξάγετε τη δοκιμή σε ηλιόλουστες ημέρες χωρίς το αμπαζούρ, κάτι που θα επηρεάσει την τιμή lux που θα δοκιμαστεί.

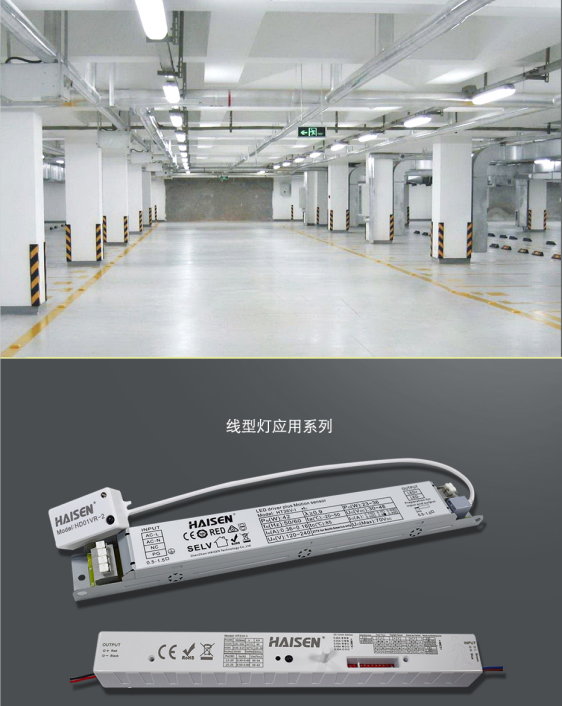

Περίπτωση εφαρμογής:
