Αισθητήρας οδήγησης LED κενού φορτίου 63V

Οδηγός και αισθητήρας LED κενού φορτίου 63V 2 σε 1, μέγιστος ανιχνευτής κίνησης μικροκυμάτων 18W, 6mHx14mD

Το HT19V-I είναι μια λύση 2 σε 1 με οδηγό LED 18W 220-240VAC χωρίς τρεμόπαιγμα και αισθητήρα μικροκυμάτων, με απομονωμένη λύση 2 σε 1, με τάση εξόδου 24-52V και ύψος τοποθέτησης και εύρος ανίχνευσης 6m(Υ) x 14m(Β).

Χαρακτηριστικά:

1. Απομονωμένο διάλυμα χωρίς τρεμόπαιγμα.

2. Ισχύς εξόδου 18W μέγιστο με τάση 24-52V

3. Προαιρετικό ρεύμα εξόδου 0,3A/0,35A για διαφορετικά έργα.

4. Μέγιστο ύψος τοποθέτησης x εύρος ανίχνευσης: 6M x 14M.

5. Τάση κενού φορτίου μέγιστη 63V.

6. Προαιρετική περιοχή ανίχνευσης, χρόνος αναμονής, επίπεδο ρύθμισης έντασης φωτισμού σε κατάσταση αναμονής, περίοδος αναμονής και όριο φωτός ημέρας.

7. Αποδοτικότητα 85%

8. Ανώμαλη προστασία SCP: Αυτόματη ανάκτηση, OVP, OCP, OTP

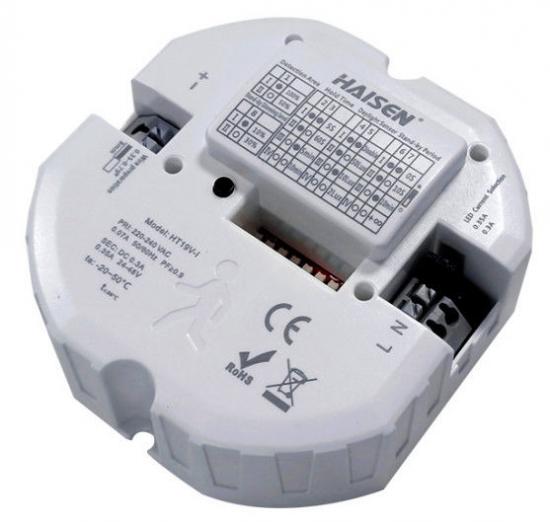

Περιγραφή προϊόντος

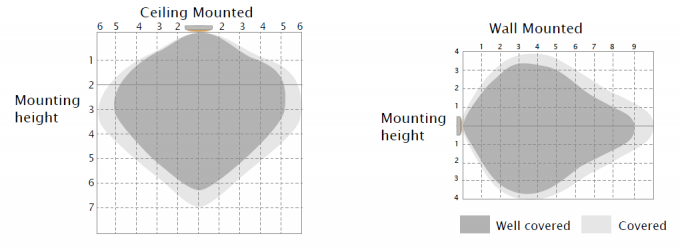

Εύρος ανίχνευσης

Αυτό το σχήμα υποδεικνύει τη μέγιστη απόσταση στο υψηλότερο ύψος τοποθέτησης με ευαισθησία 100%.

Τυπικό ύψος εγκατάστασης 2,5-6 μέτρα.

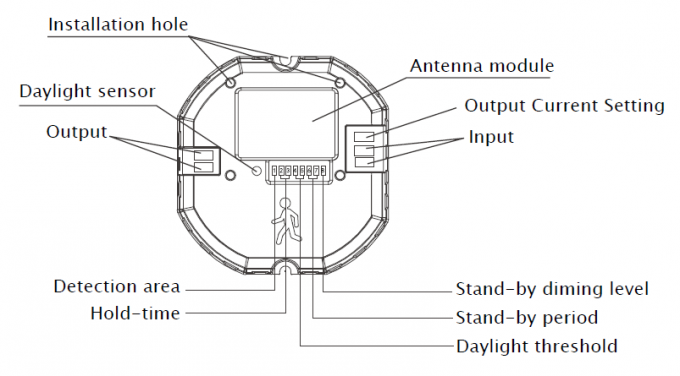

Μηχανική δομή

Με οκτώ πόλους διακόπτη DIP για τη ρύθμιση όλων των παραμέτρων

Με δύο πόλους διακόπτη DIP για να επιλέξετε διαφορετικό ρεύμα εξόδου

Με δύο οπές εγκατάστασης, εύκολα στερεωμένες στο φωτιστικό για τον τελικό χρήστη.

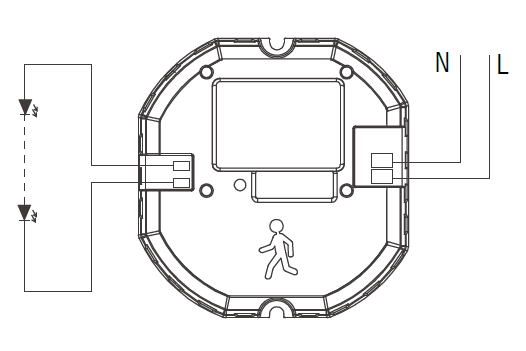

Διάγραμμα καλωδίωσης

Δύο πόλοι για σύνδεση με τροφοδοτικό (220-240VAC)

Δύο πόλοι για σύνδεση με φως LED

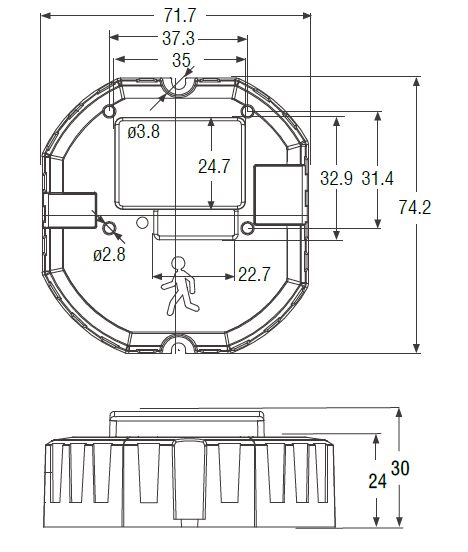

Διαστάσεις (mm)

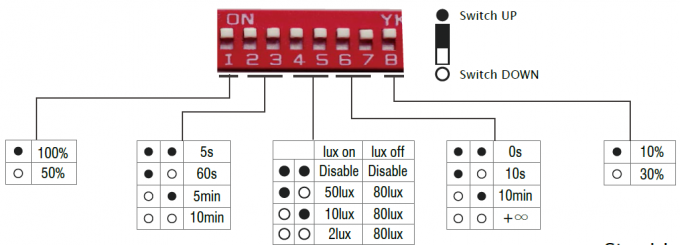

Ρύθμιση διακόπτη DIP

Περιοχή ανίχνευσης Χρόνος αναμονής Όριο φωτός ημέρας Περίοδος αναμονής Επίπεδο ρύθμισης έντασης αναμονής

Σε αυτήν την περιοχή, η περίοδος ανίχνευσης θα οριστεί ως "απενεργοποιημένη", διατηρώντας τη φωτεινότητα περιβάλλοντος σε χαμηλή ένταση. Η φωτεινότητα θα ανιχνευθεί μόνο κατά 100% πριν από την περίοδο αναμονής. Και μετά την κίνηση, η φωτεινότητα περιβάλλοντος θα ενεργοποιηθεί πλήρως, αφήνοντας τα αντικείμενα να φύγουν από την κατάσταση αναμονής. Όταν ο αισθητήρας είναι ενεργοποιημένος κατά 100%, η περιοχή ανίχνευσης θα είναι απενεργοποιημένη. Όταν η συγκεκριμένη φωτεινότητα έχει προκαθοριστεί ως "απενεργοποιημένη", ο αισθητήρας θα λειτουργεί επίσης. Όταν η φωτεινότητα παραμένει χαμηλή, η ισχυρή προκαθορισμένη ως "απενεργοποιημένη", εάν δεν υπάρχει κίνηση, ο αισθητήρας θα λειτουργεί στην περιοχή ανίχνευσης. κάθε φορά που το εντοπίζει και δεν απενεργοποιείται.

κίνηση ανεξάρτητα από τη φωτεινότητα του περιβάλλοντος.

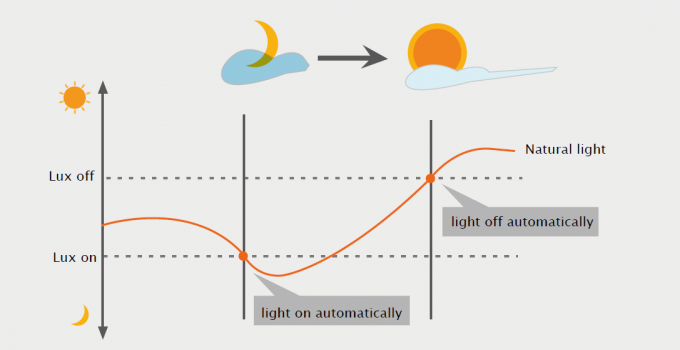

Προτεραιότητα φωτός ημέρας

Με τη λειτουργία προτεραιότητας φωτός ημέρας, το HT19V-I είναι σε θέση να διαφοροποιήσει τη φωτεινότητα του τεχνητού φωτός από το φυσικό φως μετά την εγκατάστασή του μέσα στο φωτιστικό και να απενεργοποιήσει αυτόματα το φως όταν η φωτεινότητα περιβάλλοντος υπερβεί το προκαθορισμένο επίπεδο lux.

Προϋπόθεση για προτεραιότητα φωτός ημέρας:
1. Η περίοδος αναμονής είναι +∞;
2. Το επίπεδο ρύθμισης φωτεινότητας σε κατάσταση αναμονής είναι στο 10% ή 30%.
3. Το όριο φωτός ημέρας είναι στα 2Lux, 10Lux ή 50Lux.

Επίδειξη εφαρμογής

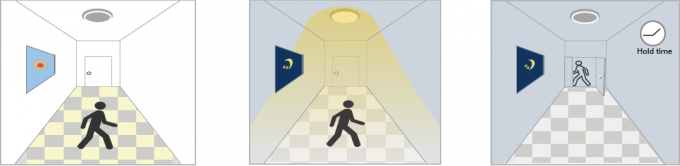

1. Λειτουργία αυτόματης ενεργοποίησης/απενεργοποίησης:

Ανάβει όταν ανιχνεύεται κίνηση και σβήνει αφού φύγουν άτομα τη νύχτα. Εφαρμογές: Διάδρομος, Σκάλα.
Το όριο της ημέρας έχει οριστεί σε "2lux, 10lux, 50lux"

Με επαρκές φως ημέρας, Με ανεπαρκές φως ημέρας, Μετά την τελευταία ανίχνευση και
ακόμα και όταν ανιχνευθεί κίνηση, όταν ανιχνευθεί κίνηση, η λυχνία αναμμένη. ο τρέχων χρόνος αναμονής
το φως παραμένει σβηστό. παρέλθει η ώρα, το φως σβήνει.

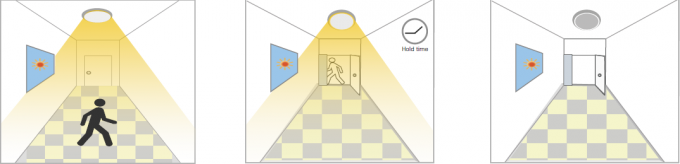

2. Δεν υπάρχει λειτουργία φυσικού φωτός
Το όριο φωτός ημέρας έχει οριστεί σε "Απενεργοποίηση".
Ανάβει όταν ανιχνεύεται κίνηση, μετά την αποχώρηση ατόμων, σβήνει μετά την περίοδο αναμονής.
Εφαρμογές: Θολοί χώροι όπως υπόγειο πάρκινγκ, υπόγειες διαβάσεις.

Όταν ανιχνευθεί κίνηση, Αφού οι άνθρωποι εγκαταλείψουν την ανίχνευση Μετά την τελευταία ανίχνευση και
Ο αισθητήρας θα ενεργοποιήσει την περιοχή, το φως παραμένει στο 100% του τρέχοντος χρόνου διατήρησης
φως σε 100% φωτεινότητα. φωτεινότητα εντός του χρόνου αναμονής. μετά την πάροδο του χρόνου, το φως απενεργοποιείται.

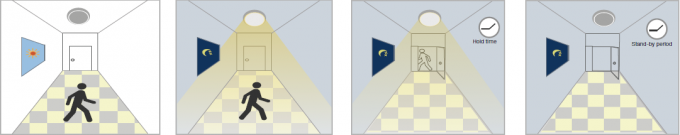

3. Επίδειξη λειτουργίας - Ρυθμιζόμενος έλεγχος/λειτουργία διαδρόμου

Με επαρκές φως ημέρας, Με ανεπαρκές Μετά την τελευταία ανίχνευση, Μετά την αναμονή
ακόμα και όταν το φως της ημέρας κινείται, όταν το φως κίνησης θα είναι μειωμένο, το φως ΑΠΕΝΕΡΓΟΠΟΙΕΙΤΑΙ.
ανιχνεύθηκε, το φως παραμένει ανιχνεύσιμο, το φως αναμμένο. τίθεται σε κατάσταση αναμονής
ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ. επίπεδο ρύθμισης έντασης (10% ή

30%) μετά τον χρόνο αναμονής.

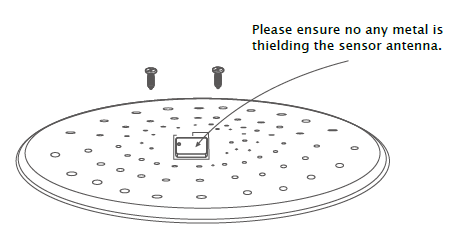

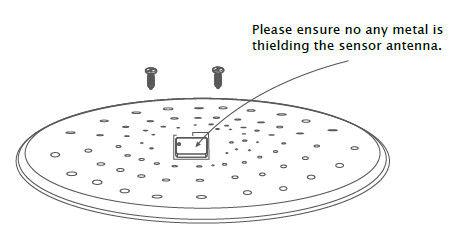

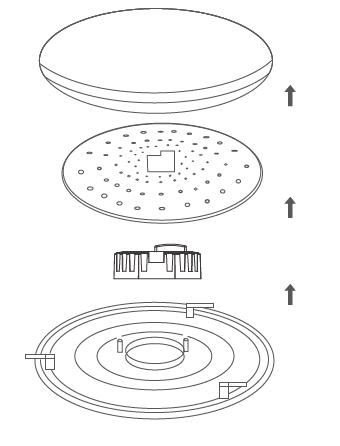

Μέθοδος εγκατάστασης:

Σημειώσεις χρήστη:

1. Κατάλληλο για εσωτερική εγκατάσταση για την αποφυγή ψευδούς ενεργοποίησης λόγω εξωτερικών παραγόντων όπως βροχή, άνεμος ή κούνημα δέντρου.
2. Δεν θα πρέπει να εγκαθίσταται σε χώρο με και τα τέσσερα μεταλλικά καταφύγια και μικρό χώρο (όπως στέγη από γαλβανισμένο σίδερο).
3. Σημειώστε ότι η εγκατάσταση πρέπει να είναι τοποθετημένη, ώστε να αποφεύγεται η ψευδής ενεργοποίηση που προκαλείται από το ίδιο το τίναγμα της λάμπας.
4. Δεν πρέπει να εγκαθίσταται δίπλα σε μεγάλα μηχανήματα σε λειτουργία, όπως εξαεριστήρες/ανεμιστήρες οροφής, για να αποφευχθεί η ψευδής ενεργοποίηση που προκαλείται από τους κραδασμούς του μηχανήματος.
