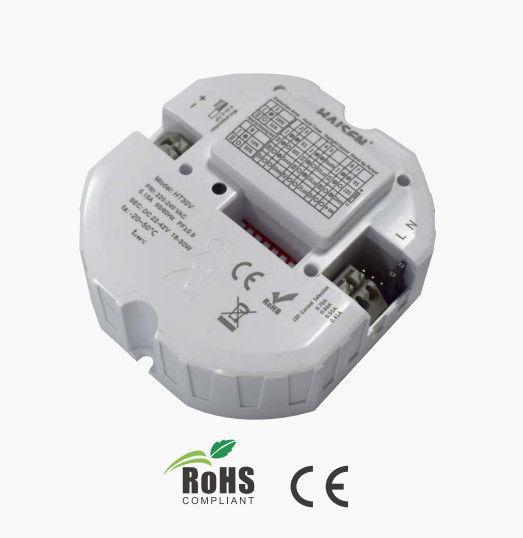

Αισθητήρας κίνησης οροφής με στρογγυλή κεραία 34W

Στρογγυλή κεραία επίπεδης σχεδίασης για αισθητήρα κίνησης με δυνατότητα ρύθμισης φωτεινότητας οροφής

Χαρακτηριστικά:

1. Σταθερή τρέχουσα έξοδος .

2. Έλεγχος ενεργοποίησης/απενεργοποίησης μέσω ρελέ.

3 Έλεγχος τριών επιπέδων με έξοδο 1-10V.

4. Κατάλληλο για φώτα οροφής και διάφραγμα.

5. Ευαίσθητο και αξιόπιστο

6. IP 20 και 3 χρόνια εγγύηση.

Τεχνικά δεδομένα:

Αισθητήρας φωτός ημέρας για την περιοχή ανίχνευσης ενεργοποίησης/απενεργοποίησης

Ρεύμα εξόδου σε κατάσταση αναμονής

επίπεδο Περίοδος

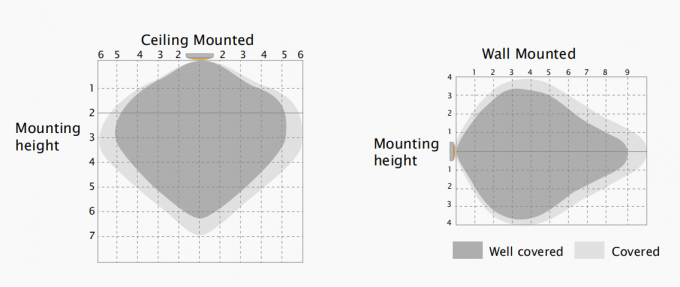

Περιοχή ανίχνευσης:

Το εξάρτημα υποδεικνύει τη μέγιστη απόσταση στο υψηλότερο ύψος τοποθέτησης με ευαισθησία 100%.

Τυπικό ύψος εγκατάστασης 2,5-6 μέτρα.

Μηχανική δομή:

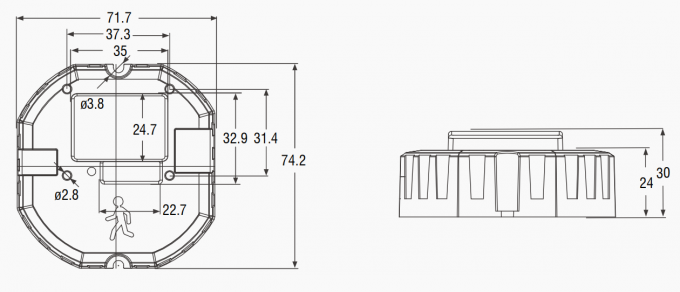

Διαστάσεις:

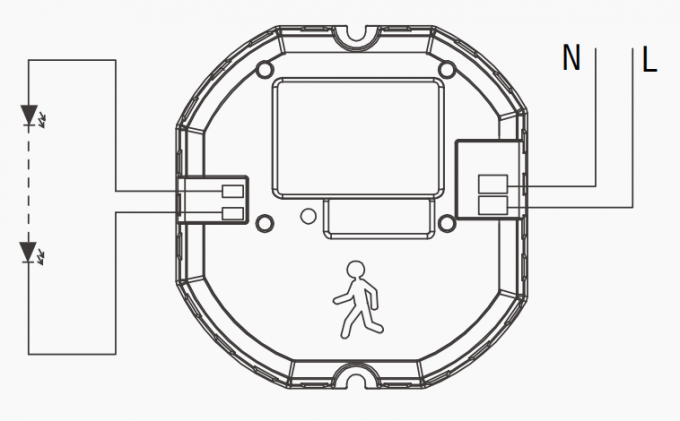

Διάγραμμα καλωδίωσης:

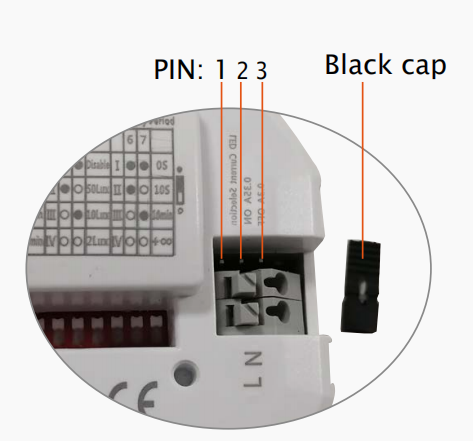

Ρύθμιση ρεύματος εξόδου:

Ρυθμίστε το ρεύμα στα 350mA συνδέοντας το μαύρο καπάκι στις ακίδες 1 και 2 και στα 300mA συνδέοντας τις ακίδες 2 και 3.

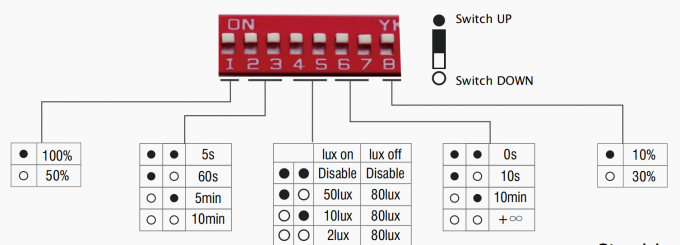

Σύνθεση:

1: Περιοχή ανίχνευσης:

Σε αυτήν την περιοχή, θα ανιχνευθεί κίνηση και θα είναι σε θέση να ενεργοποιήσει τον αισθητήρα. Η περιοχή ανίχνευσης 100% είναι επίσης γνωστή ως ισχυρή ευαισθησία.

2-3: Χρόνος αναμονής:

Η περίοδος φωτός που διατηρεί τη φωτεινότητα 100% αφότου τα κινούμενα αντικείμενα εγκαταλείψουν την περιοχή ανίχνευσης.

4-5: Όριο φωτός ημέρας:

Ορισμός της φωτεινότητας περιβάλλοντος. Ο αισθητήρας θα λειτουργήσει μόνο όταν η φωτεινότητα περιβάλλοντος είναι χαμηλότερη από την προκαθορισμένη συγκεκριμένη ποσότητα lux. Όταν έχει προκαθοριστεί η ρύθμιση "απενεργοποίηση", ο αισθητήρας λειτουργεί κάθε φορά που ανιχνεύει κίνηση ανεξάρτητα από τη φωτεινότητα περιβάλλοντος.

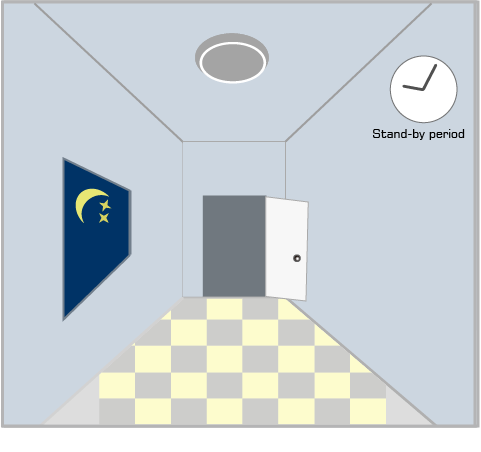

6-7: Περίοδος αναμονής:

Η περίοδος κατά την οποία το φως διατηρεί χαμηλή την ισχύ του πριν σβήσει εντελώς. Όταν έχει ρυθμιστεί ως "∞", το φως διατηρεί πάντα χαμηλή ισχύ εάν δεν υπάρχει κίνηση στην περιοχή ανίχνευσης και δεν σβήνει.

8: Περίοδος αναμονής:

Ο ορισμός της χαμηλής εξόδου στην περίοδο αναμονής.

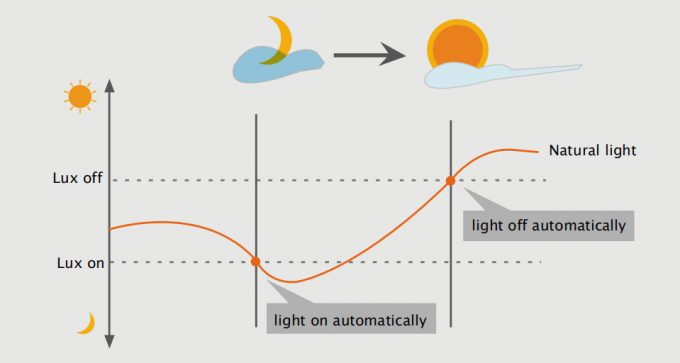

Περιοδικότητα φωτός ημέρας:

Αισθητήρας λυκόφωτος/αυγής:

Η ειδική τεχνολογία ενεργών φωτοκυττάρων μας μπορεί να διακρίνει τη διαφορά μεταξύ φυσικού φωτός και φωτός LED, ώστε να

βεβαιωθείτε ότι το φως θα σβήσει όταν χρειαστεί.

Με τη λειτουργία προτεραιότητας φωτός ημέρας, το HT30V είναι σε θέση να διαφοροποιήσει τη φωτεινότητα του τεχνητού φωτός από το φυσικό φως μετά την εγκατάσταση μέσα στο φωτιστικό, και σβήνει αυτόματα το φως όταν είναι περιβαλλοντικό Η φωτεινότητα υπερβαίνει το προκαθορισμένο επίπεδο lux.

Ενεργοποίηση/απενεργοποίηση Lux:

Αυτόματο φως Με ανεπαρκή φωτισμό Η φωτεινότητα χαμηλώνει σε κατάσταση αναμονής Η φωτεινή ένδειξη σβήνει όταν

επί όταν το επίπεδο φωτεινότητας περιβάλλοντος εάν δεν υπάρχει κίνηση, το επίπεδο φωτεινότητας περιβάλλοντος είναι Η φωτεινότητα είναι χαμηλότερη, το φως μειώνεται στο 100% μετά από υψηλότερη από την προκαθορισμένη τιμή από το προκαθορισμένο επίπεδο lux. όταν ο χρόνος συγκράτησης της κίνησης. Βάση Lux.

εντοπιστεί.

Εφαρμογή:

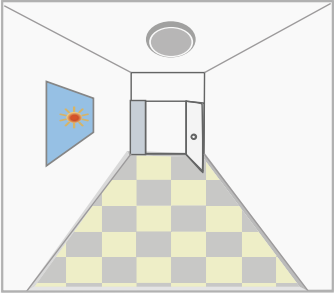

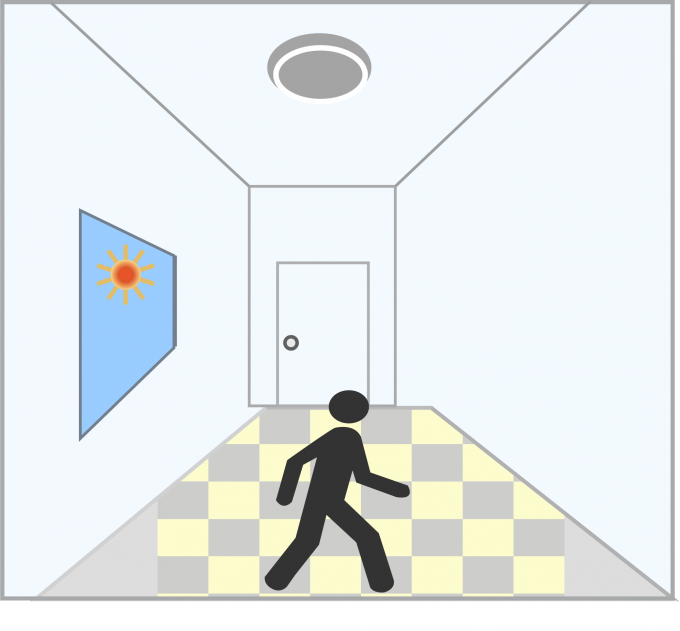

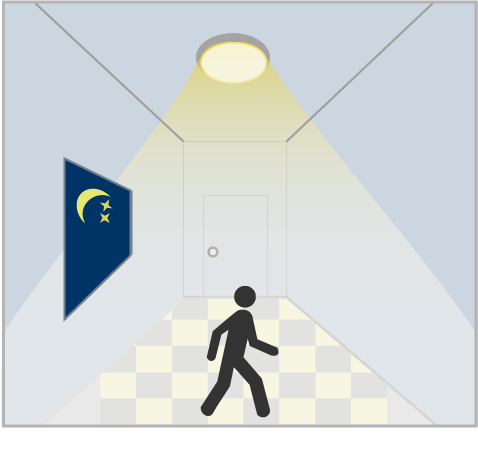

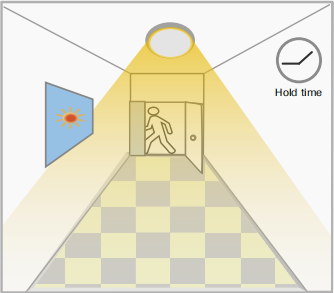

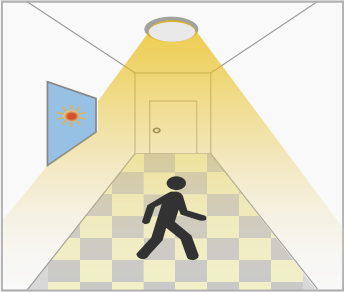

1. Αυτόματη λειτουργία ON/OFF:

Ανάβει όταν ανιχνεύει κίνηση και απενεργοποιείται αφού φύγουν οι άνθρωποι τη νύχτα. Εφαρμογές: Διάδρομος, Σκάλα. Το όριο φωτός ημέρας έχει οριστεί σε "2Lux, 10Lux, 50Lux".

Με επαρκές φως ημέρας, ακόμη και με ανεπαρκές φως ημέρας, Μετά την τελευταία ανίχνευση και το όταν η κίνηση ανιχνευμένο, φως όταν ανίχνευση κίνησης, χρόνος διατήρησης τρέχουσας κατάστασης που έχει παρέλθει, παραμένει ΑΠΕΝΕΡΓΟΠΟΙΗΜΕΝΟ. φως αναμμένο. φως σβηστό.

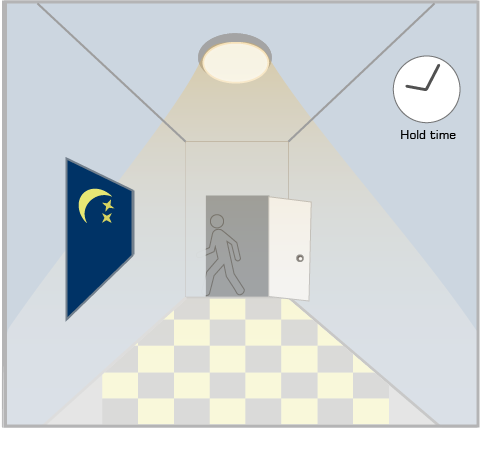

2. Δεν υπάρχει λειτουργία φωτός ημέρας:

Το όριο φωτός ημέρας έχει οριστεί σε "Απενεργοποίηση". Το φως ανάβει όταν ανιχνεύεται κίνηση, αφού φύγουν άτομα, το φως σβήνει μετά την περίοδο αναμονής. Εφαρμογές: Χώροι με χαμηλό φωτισμό, όπως υπόγειο πάρκινγκ, υπόγειες διαβάσεις.

Όταν ανιχνευθεί κίνηση, Αφού φύγουν οι άνθρωποι, μετά την τελευταία ανίχνευση και ο αισθητήρας θα ενεργοποιήστε το περιοχή ανίχνευσης, το φως παραμένει ο παρών χρόνος αναμονής φως στο 100% φωτεινότητας. 100% φωτεινότητα εντός του χρόνου που έχει παρέλθει, φως ΑΠΕΝΕΡΓΟΠΟΙΗΣΤΕ.

χρόνος αναμονής.

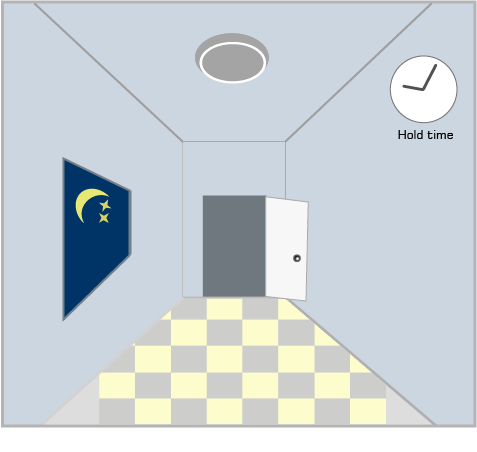

3. Λειτουργία ελέγχου με δυνατότητα επίδειξης/διαδρόμου

Με επαρκές φως ημέρας, ακόμη και με ανεπαρκές φως ημέρας, Μετά την τελευταία ανίχνευση το φως όταν η κίνηση ανιχνευμένο, φως όταν ανιχνευθεί κίνηση, θα μειωθεί η φωτεινότητα στο παραμένει ΑΠΕΝΕΡΓΟΠΟΙΗΜΕΝΟ. φως αναμμένο. επίπεδο ρύθμισης έντασης σε κατάσταση αναμονής

(10% ή 30%) μετά από χρόνο αναμονής

Μετά την περίοδο αναμονής, φως ΣΒΗΣΤΟ.

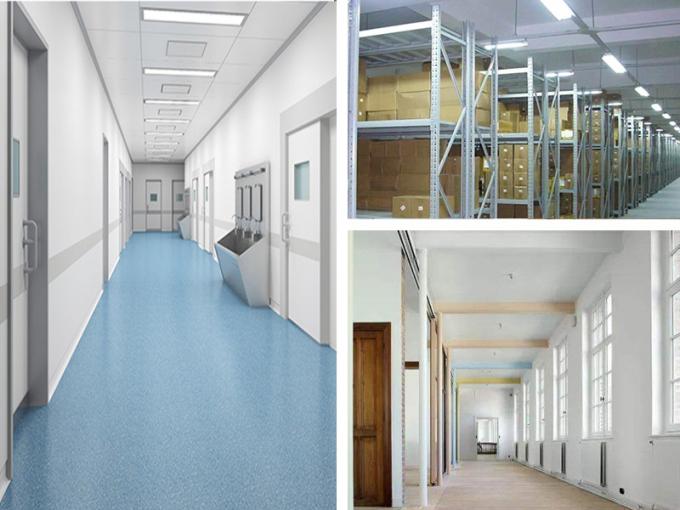

Εφαρμογή:

Σημειώσεις χρήστη:

1. Ο φούρνος μικροκυμάτων μπορεί να διαπεράσει τοίχους ή γυαλί με πάχος μικρότερο από 20 cm και να εξασθενίσει εάν είναι παχύτερο από 20 cm.
2. Η τάση του οδηγού θα είναι σταθερή και θα κυμαίνεται εντός 10%.
3. Η περιοχή ανίχνευσης θα επηρεαστεί από την ταχύτητα κίνησης, το ύψος τοποθέτησης και τον όγκο κίνησης.
4. Διεξάγετε δοκιμή σε ηλιόλουστες ημέρες χωρίς το αμπαζούρ, κάτι που θα επηρεάσει την τιμή lux που δοκιμάστηκε.

5. Εργοστασιακή προεπιλεγμένη ρύθμιση: περιοχή ανίχνευσης 100%/χρόνος διατήρησης 5s/απενεργοποίηση ορίου φωτός ημέρας/περίοδος ηλιακού φωτός 0s/επίπεδο μείωσης φωτεινότητας σε κατάσταση αναμονής 10%.
