Λεπτός Σχεδιασμός Αισθητήρα LED Μικροκυμάτων Συνδυασμένος Γραμμικός Φωτισμός Ρεύματος 12 - 25W 0.23A

Λεπτός Σχεδιασμός Αισθητήρα LED Μικροκυμάτων Συνδυασμένος Γραμμικός Φωτισμός Ρεύματος 12 - 25W 0.23A

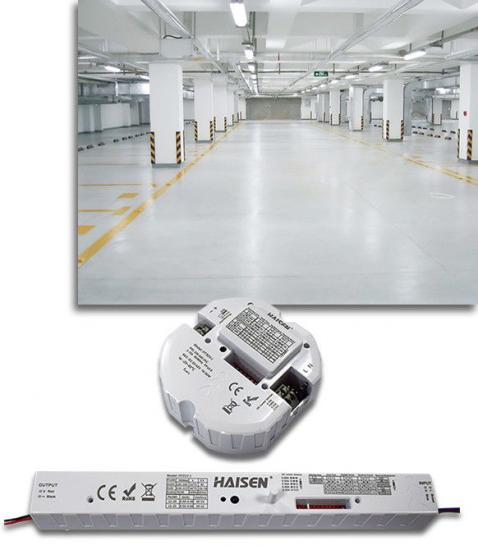

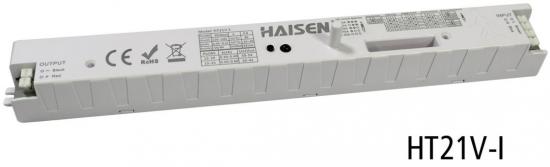

Το HT21V-I είναι μια απομονωμένη λύση με οδηγό LED ισχύος εξόδου 12-25W και αισθητήρα κίνησης μικροκυμάτων, εύρος ανίχνευσης τάσης εξόδου 30-54V και ύψος 6m(Υ) x 14m(Β), λειτουργία ρύθμισης φωτισμού με ρεύμα εξόδου LED. Κατάλληλο για γραμμικό φως και τριπλό φως.

Χαρακτηριστικά:

1. 3 χρόνια εγγύηση, IP20

2. Λεπτός σχεδιασμός ειδικά για γραμμικό φως και τριπλό φως

3. Σταθερό ρεύμα με επιλογές 0,3A/0,4A ±5% (30-54V); 0,5A/0,55A/0,6A ±5% (30-42V)

4. Αισθητήρας κίνησης μικροκυμάτων για το σούρουπο και την αυγή

5. Λειτουργία μείωσης φωτεινότητας με φωτεινότητα αναμονής 10%/30%

6. Αποδοτικότητα 83%

7. Εύρος ανίχνευσης x Ύψος 14M x 6M

8. Ισχύς εξόδου 19W μέγιστο με τάση 30 -54V

9. Έλεγχος τριών επιπέδων με έξοδο 1-10V

10. Μη φυσιολογική προστασία SCP: Αυτόματη ανάκτηση, OVP, OCP, OTP

11. Πρότυπο Ηλεκτρομαγνητικής Συμβατότητας EN55015

12. Σχεδιασμός κεραίας ράβδου για εύκολη εγκατάσταση.

Περιγραφή προϊόντος

Εύρος ανίχνευσης

Αυτό το σχήμα υποδεικνύει τη μέγιστη απόσταση στο υψηλότερο ύψος τοποθέτησης με ευαισθησία 100%.

Τυπικό ύψος εγκατάστασης 2,5-4 μέτρα.

Μηχανική δομή

Με δώδεκα πόλους διακόπτη DIP για τη ρύθμιση της ρύθμισης ρεύματος εξόδου, της επιλογής λειτουργίας, του επιπέδου ρύθμισης έντασης σε κατάσταση αναμονής, της περιόδου αναμονής, της περιοχής ανίχνευσης, του χρόνου διατήρησης και του ορίου φωτός ημέρας.

Με δέκτη υπερύθρων για υποστήριξη ρύθμισης τηλεχειριστηρίου.

Με δύο οπές εγκατάστασης, εύκολα στερεωμένες στο φωτιστικό για τον τελικό χρήστη.

Διάγραμμα καλωδίωσης

Δύο πόλοι για σύνδεση με τροφοδοτικό (220-240VAC)

Δύο πόλοι για σύνδεση με φως LED

Διαστάσεις (mm)

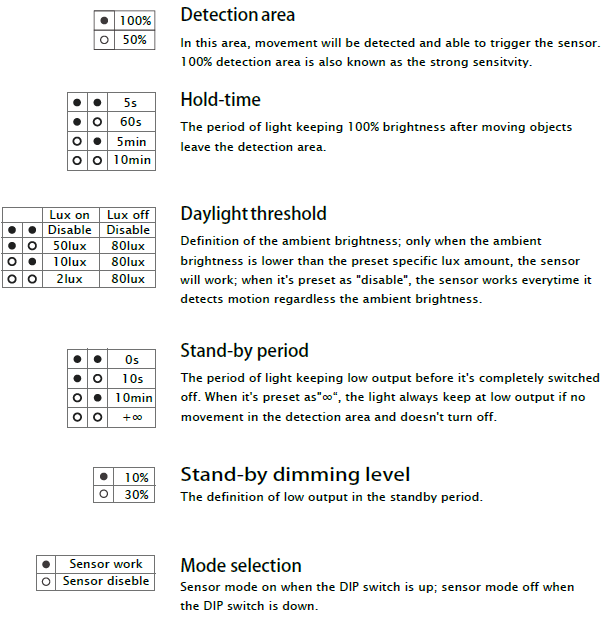

Ρύθμιση διακόπτη DIP

ρε προτεραιότητα φωτισμού ημέρας

Με τη λειτουργία προτεραιότητας φωτός ημέρας, το HT19V-I είναι σε θέση να διαφοροποιήσει τη φωτεινότητα του τεχνητού φωτός
από το φυσικό φως μετά την εγκατάσταση μέσα στο φωτιστικό και σβήνει αυτόματα το φως όταν
Η φωτεινότητα περιβάλλοντος υπερβαίνει το προκαθορισμένο επίπεδο lux.

Προϋπόθεση για προτεραιότητα φωτός ημέρας:
1. Η περίοδος αναμονής είναι +∞;
2. Το επίπεδο ρύθμισης φωτεινότητας σε κατάσταση αναμονής είναι στο 10% ή 30%.
3. Το όριο φωτός ημέρας είναι στα 2Lux, 10Lux ή 50Lux.

Επίδειξη εφαρμογής

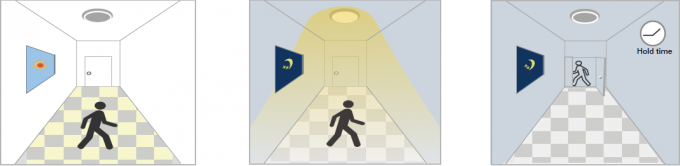

1. Λειτουργία αυτόματης ενεργοποίησης/απενεργοποίησης:

Ανάβει όταν ανιχνεύεται κίνηση και σβήνει αφού φύγουν άτομα τη νύχτα. Εφαρμογές: Διάδρομος, Σκάλα.
Το όριο της ημέρας έχει οριστεί σε "2lux, 10lux, 50lux"

Με επαρκές φως ημέρας, Με ανεπαρκές φως ημέρας, Μετά την τελευταία ανίχνευση και
ακόμα και όταν ανιχνευθεί κίνηση, όταν ανιχνευθεί κίνηση, η λυχνία αναμμένη. ο τρέχων χρόνος αναμονής
το φως παραμένει σβηστό. παρέλθει η ώρα, το φως σβήνει.

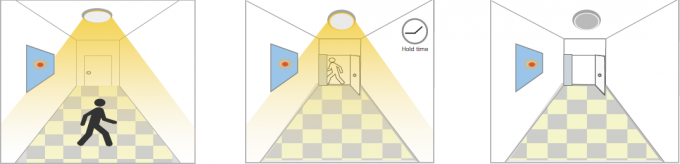

2. Δεν υπάρχει λειτουργία φυσικού φωτός
Το όριο φωτός ημέρας έχει οριστεί σε "Απενεργοποίηση".
Ανάβει όταν ανιχνεύεται κίνηση, μετά την αποχώρηση ατόμων, σβήνει μετά την περίοδο αναμονής.
Εφαρμογές: Θολοί χώροι όπως υπόγειο πάρκινγκ, υπόγειες διαβάσεις.

Όταν ανιχνευθεί κίνηση, Αφού οι άνθρωποι εγκαταλείψουν την ανίχνευση Μετά την τελευταία ανίχνευση και
Ο αισθητήρας θα ενεργοποιήσει την περιοχή, το φως παραμένει στο 100% του τρέχοντος χρόνου διατήρησης
φως σε 100% φωτεινότητα. φωτεινότητα εντός του χρόνου αναμονής. μετά την πάροδο του χρόνου, το φως απενεργοποιείται.

3. Επίδειξη λειτουργίας - Ρυθμιζόμενος έλεγχος/λειτουργία διαδρόμου

Με επαρκές φως ημέρας, Με ανεπαρκές Μετά την τελευταία ανίχνευση, Μετά την αναμονή
ακόμα και όταν το φως της ημέρας κινείται, όταν το φως κίνησης θα είναι μειωμένο, το φως ΑΠΕΝΕΡΓΟΠΟΙΕΙΤΑΙ.
ανιχνεύθηκε, το φως παραμένει ανιχνεύσιμο, το φως αναμμένο. τίθεται σε κατάσταση αναμονής
ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ. επίπεδο ρύθμισης έντασης (10% ή

30%) μετά τον χρόνο αναμονής.

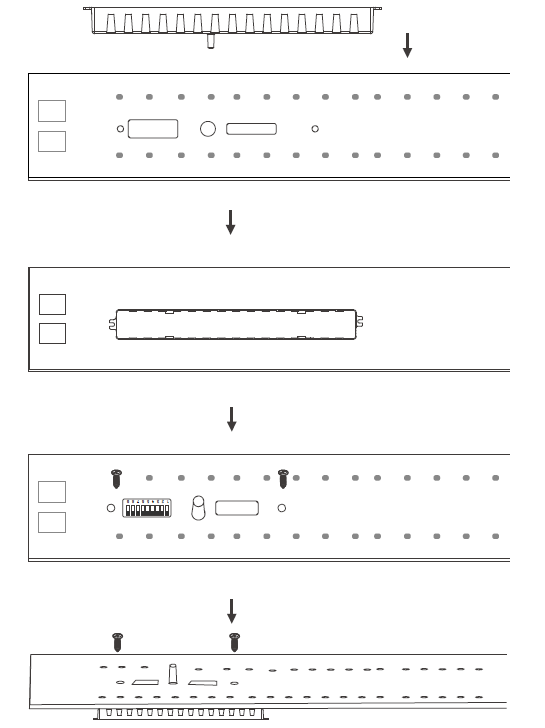

Μέθοδος εγκατάστασης:

Σημειώσεις εγκατάστασης:

1. Ο αισθητήρας μικροκυμάτων μπορεί να εγκατασταθεί σε οποιαδήποτε λάμπα εκτός από αυτήν με πλήρως μεταλλικό κέλυφος.
2. Η ανιχνευμένη επιφάνεια δεν μπορεί να προστατευτεί από μεταλλικά αντικείμενα.
3. Βεβαιωθείτε ότι η μονάδα μικροκυμάτων είναι πλήρως εκτεθειμένη προς τα έξω.
4. Η επιφάνεια ανίχνευσης της μονάδας αισθητήρα θα πρέπει να εγκαθίσταται στραμμένη προς την περιοχή ανίχνευσης.
5. Η καλωδίωση πρέπει να είναι αυστηρά σύμφωνη με το διάγραμμα καλωδίωσης για την αποφυγή βραχυκυκλώματος.

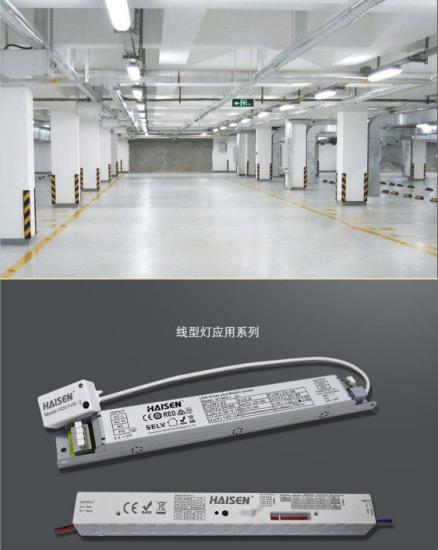

Περίπτωση εφαρμογής:
